Логический модуль с дисплеем Siemens LOGO! 230RC

8 837 Р
Прайс

Логический модуль LOGO! 230RС Basic (Siemens)

Для построения наиболее простых программируемых устройств автоматического управления наша компания рекомендует вам интеллектуальный логический модуль LOGO от немецкого концерна Siemens, одного из мировых лидеров в производстве программных решений.

LOGO! 230RС относится к линейке универсальных логических модулей LOGO!Basic и отличается от других серий встроенной жидкокристаллической клавиатурой и дисплеем. Цифра 230 означает напряжение питания модуля. R – это наличие релейных выходов, а C – обозначает наличие часов реального времени и календарь.
Характеристики модуля Siemens LOGO! 230RC 6ED1052-1FB00-0BA6:

 Питание: 115-240В

 24 поддерживаемых цифровых входов
 Дискретных входов - 8, дискретных выхода - 4, внутренних флага - 24

 Особенности памяти: 200 блоков

 Параллельное включение выходов для увеличения мощности не допускается

 Интерфейс для подключения кабеля ПК для программирования или установки модуля памяти

 34 встроенных функции, сгруппированные в библиотеки логических (GF) и специальных (SF) функций.

Логические модули LOGO! 230RC Basic выпускаются в компактных пластиковых корпусах размерами 72х 90х 55 мм с классом защиты IP20 с установкой на стандартные профильные шины DIN или на вертикальную плоскую поверхность.

Все логические модули нашей фирмы имеют паспорт и техническое описание, сертификаты качества по итогам независимых испытаний, гарантию от 12 месяцев.

Купите логический модуль LOGO! 230RC от Siemens с гарантией качества и быстрой доставкой (по большинству позиций с отгрузкой в день оплаты). Свяжитесь с нами прямо сейчас по телефону 8 (800) 500-77-43 (понедельник-пятница с 9:00 до 18:00), и мы проконсультируем Вас подробнее по каждому товару.


Устройство модуля LOGO!230RC
  • 1 - источник питания
  • 2 - входы
  • 3 - выходы
  • 4 - гнездо под модуль, оснащенный крышкой
  • 5 - панель, посредством которой реализуются опции управления
  • 6 - дисплей
  • 7 - разъем для кабеля типа LOGO!TD
  • 8 - интерфейс расширения
  • 9 – опции механического кодирования - гнёзда

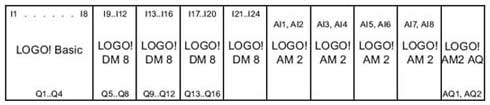

Особенности схемы подключения и максимальной конфигурации LOGO!230RC

Модуль с дисплеем поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

  • Максимальная конфигурация модулей данного класса LOGO! без аналоговых входов (LOGO! 24RC/RCo, а также LOGO! 230 RC/RCo)
Максимальная конфигурация LOGO!230RC

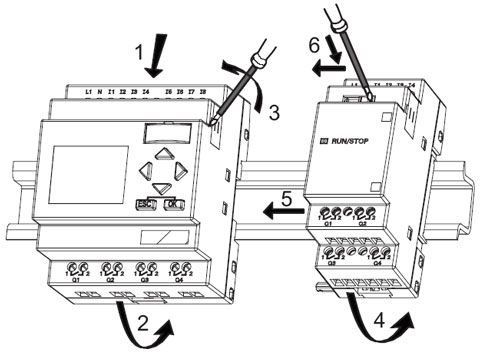

Специфика монтажа модуля LOGO!230RC

Специфика монтажа модуля LOGO!230RC
  • Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

  • Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов OM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!230RC:

Блок питания:
Входное напряжение 115...240В постоянный/переменный ток
Допустимый диапазон 85...265В перем.тока
100...253В пост.тока
Допустимая частота сети 47...63Гц
Потребление тока
• 115В перем. тока
• 240В перем. тока
• 115В пост. тока
• 240В пост. тока
10…40мА
10... 25мА
5...25мА
5...15мА
Буферизация исчезновения напряжения
• 115В перем./пост.тока
• 240В перем./пост.тока
тип. 10мс
тип. 20мс
Мощность потерь при
• 115 В перем. тока
• 240 В перем. тока
• 115 В пост. тока
• 240 В пост. тока
1,1...4,6Вт
2,4...6,0Вт
0,5...2,9Вт
1,2...3,6Вт
Буферизация часов в условиях 25°C тип. 80час.
Точность опции часов реального времени тип. ±2 с/день
Цифровые входы:
Количество 8
Потенциальная развязка Нет
Входное напряжение L1
• Сигнал 0
• Сигнал 1
• Сигнал 0
• Сигнал 1
< 40В перем. ток
> 79В перем. ток
< 30В пост. ток
> 79В пост. ток
Входной ток при
• сигнале 0
• сигнале 1
< 0,03мА
> 0,08мА
Время задержки при
• переходе с 0 на 1
• переходе с 1 на 0
тип. 50мс
тип. 50мс
Длина линии (неэкранированной) 100м
Цифровые выходы:
Количество 4
Тип выходов Релейные выходы
Потенциальная развязка да
Группами по 1
Управление цифровым входом да
Длительный ток Ith 10A на реле (max)
Нагрузка из ламп накаливания (25 000 циклов переключения) при:
230/240В перем. ток
115/120В перем. ток
1000Вт
500Вт
Люминесцентные лампы с дросселем (25000 циклов переключения) 10 x 58Вт (при 230/240В перем. ток)
Люминесцентные лампы с обычной компенсацией
(25000 циклов переключения)
1 x 58Вт (при 230/240В перем. ток)
Люминесцентные лампы, некомпенсированные (25000 циклов переключения) 10 x 58 Вт (при 230/240В перем. ток)
Устойчивость к коротким замыканиям при cos = 1 Защита по питанию B16 600A
Устойчивость к коротким замыканиям при cos от 0,5 до 0,7 Защита по питанию B16 900A
Понижение номинала нет; во всем диапазоне температур
Параллельное включение выходов для увеличения мощности Не допускается
Защита выходного реле (если желательна) макс. 16A, характеристика B16
Частота включений:
механическая 10Гц
омическая/ламповая нагрузка 2Гц
индуктивная нагрузка 0,5Гц
