Логический модуль Siemens LOGO! 24RCо

7 101 Р
Прайс

Логический модуль LOGO! 24RCо Pure (Siemens)

Для построения наиболее простых программируемых устройств автоматического управления наша компания рекомендует вам интеллектуальный логический модуль LOGO от немецкого концерна Siemens, одного из мировых лидеров в производстве программных решений.

LOGO! 24RCо относится к линейке универсальных логических модулей LOGO!Pure и отличается от других серий отсутсвием встроенной клавиатуры и дисплея. Цифра 24 означает количество поддерживаемых цифровых входов и напряжение питания модуля. R – это наличие релейных выходов, C – обозначает наличие часов реального времени и календарь, о – отсуствие встроенных клавиатуры и дисплея.
Характеристики модуля Siemens LOGO! 24RСо 6ED1052-2HB00-0BA6:

• Питание: 24В

• Дискретных входов - 8, дискретных выхода - 4, внутренних флага - 24

• Особенности памяти: 200 блоков

• Параллельное включение выходов для увеличения мощности не допускается

• Интерфейс для подключения кабеля ПК для программирования или установки модуля памяти

• 34 встроенных функции, сгруппированные в библиотеки логических (GF) и специальных (SF) функций

• Габариты 72 х 90 х 50 мм

Логические модули LOGO! 24RСо Pure выпускаются в компактных пластиковых корпусах с классом защиты IP20 с установкой на стандартные профильные шины DIN (35 мм) или на вертикальную плоскую поверхность.

Все логические модули нашей фирмы имеют паспорт и техническое описание, сертификаты качества по итогам независимых испытаний, гарантию от 12 месяцев.

Купите логический модуль LOGO! 24RСо от Siemens с гарантией качества и быстрой доставкой (по большинству позиций с отгрузкой в день оплаты). Свяжитесь с нами прямо сейчас по телефону 8 (800) 500-77-43 (понедельник-пятница с 9:00 до 18:00), и мы проконсультируем Вас подробнее по каждому товару.

Устройство модуля LOGO!24RCо
  • 1 - источник питания
  • 2 - входы
  • 3 - выходы
  • 4 - Индикатор RUN/STOP
  • 5 - специальная защелка
  • 6 - интерфейс расширения
  • 7 - штифты механической кодировки
  • 8 – опции механического кодирования - гнёзда

Особенности схемы подключения и максимальной конфигурации LOGO!24RCо

Модуль Siemens LOGO! 24RC поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

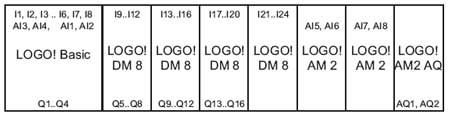

  • Максимальная конфигурация с аналоговыми входами – 4входа (LOGO!12/24RC/RCo и LOGO!24/24o)
Максимальная конфигурация модулей LOGO!24RCo с аналоговыми входами

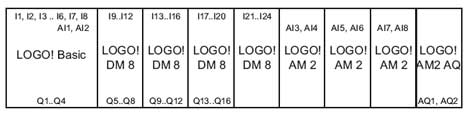

  • Максимальная конфигурация модулей LOGO! с аналоговыми входами (используется 2 входа (LOGO! 12/24 RC/RCo и LOGO !24/24o)
Максимальная конфигурация модулей LOGO! с аналоговыми входами

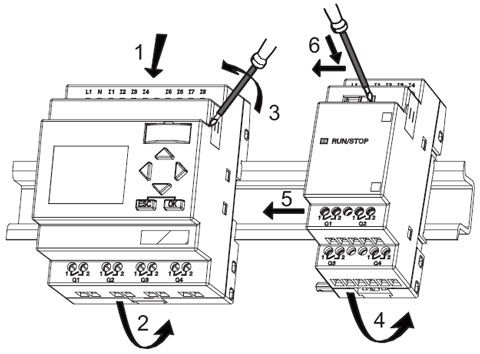

Специфика монтажа модуля LOGO!24RCo

Специфика монтажа модуля LOGO!24RCo
  • Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

  • Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов OM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!24RCo:

Блок питания:
Входное напряжение 24В перем./пост. ток
Допустимый диапазон 20,4...26,4В перем. ток
20,4...28,8В пост. ток
Допустимая частота сети 47...63Гц
Потребление тока - 24В перем. ток - 24В пост. ток 40...110мА 20...75мА
Буферизация исчезновения напряжения тип.5 мс
Потери мощности • 24 В перем. ток
• 24 В пост. ток
0,9...2,7Вт
0,4... 1,8Вт
Буферизация часов при 25°C тип. 80час.
Точность часов реального времени тип. ±2 с/день
Цифровые входы:
Количество 8, на выбор включение на P или на N
Потенциальная развязка Нет
Входное напряжение L
• Сигнал 0
• Сигнал 1
< 5В перем./пост. ток
> 12В перем./пост. ток
Входной ток при
• сигнале 0
• сигнале 1
<1,0мА
>2,5мА
Время задержки при
• переходе с 0 на 1
• переходе с 1 на 0
тип. 1,5мс
тип. 15мс
Длина линии (неэкранированной) 100м
Цифровые выходы:
Количество 4
Тип выходов Релейные выходы
Потенциальная развязка да
Управление цифровым
входом
да
Длительный ток Ith max 10A на реле
Нагрузка из ламп накаливания (25 000 циклов переключения) 1000Вт
Люминесцентные лампы с дросселем (25 000 циклов переключения) 10 x 58Вт
Люминесцентные лампы с обычной компенсацией (25000 циклов переключения) 1 x 58Вт
Люминесцентные лампы, некомпенсированные (25000 циклов переключения) 10 x 58Вт
Понижение номинала нет; во всем диапазоне температур
Устойчивость к коротким замыканиям при cos = 1 Защита по питанию B16, 600A
Устойчивость к коротким замыканиям при cos от 0,5 до 0,7 Защита по питанию B16, 900A
Параллельное включение выходов для увеличения мощности Не допускается
Защита выходного реле (если желательна) max 16 A, характеристика B16
Частота включений:
Механическая 10Гц
Омическая/ламповая нагрузка 2Гц
Индуктивная нагрузка 0,5Гц
