Модемный кабель Siemens LOGO!
Модемный кабель Siemens LOGO! заказной номер 6ED1057-1CA00-0BA0 используется для оперативного обеспечения модемного интерфейса между персональным компьютером и конкретным модулем LOGO!Basic 0BA6. Процесс настройки интерфейса доступен только в LOGO!Soft Comfort.
Представители LOGO! 0BA6 поддерживают модемы:
- INSYS Modem 336 4 1:
- INSYS Modem 56K small INT 2.0.
Отметим, что в комплексе с оборудованием серии LOGO! 0BA6 можно применять и другие типы модемов, если последние соответствуют нижеприведенным аспектам:
- опция передачи 11-битовых слов (8 бит. информации, 1 стоп-бит, 1 бит четности);
- опция передачи стандартных AT-команд или других команд, которые выполняют роль AT-команд стандартного типа;
- устройство (модем), который был подключен посредством LOGO! 6ED1057-1CA00-0BA0, должен выдавать ток, равный не менее 5мА на выводе 1 интерфейса RS232.
Процесс подключения модемов:
Оборудование серии LOGO! 0BA6 поддерживает связи модемного подключения, образуемого между компьютером и модулем. Модем необходим для загрузки/выгрузки программ, которая происходит между ПО LOGO!Soft Comfort и представителями семейства LOGO!. Процесс настройки подключения осуществляется исключительно через ресурсы программы LOGO!Soft Comfort V6.1 или поздних версий.

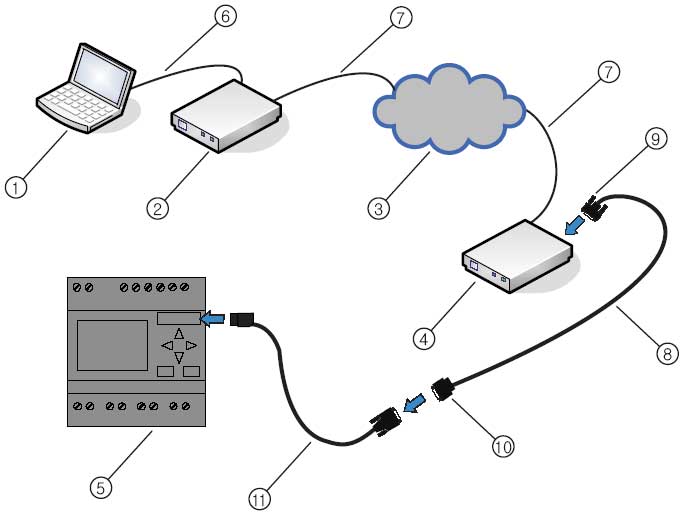

| 1. Персональный компьютер (настольный/ портативный); 2. Модем локальный (рекомендация: модем INSYS); 3. PSTN (коммутируемая телефонная сеть общего пользования); 4. Модем удаленного типа (рекомендация: модем INSYS); 5. Модуль LOGO! Basic; 6. Стандартный кабель RS232; |
7. Стандартная телефонная линия типа RJ11; 8. Модемный кабель LOGO! (длина: 0,5м); 9. Кабельный разъем (наличие маркировки «MODEM» с обеих сторон) 10. Кабельный разъем (наличие маркировки «PC CABLE» с обеих сторон) 11. Кабель ПК LOGO! |
