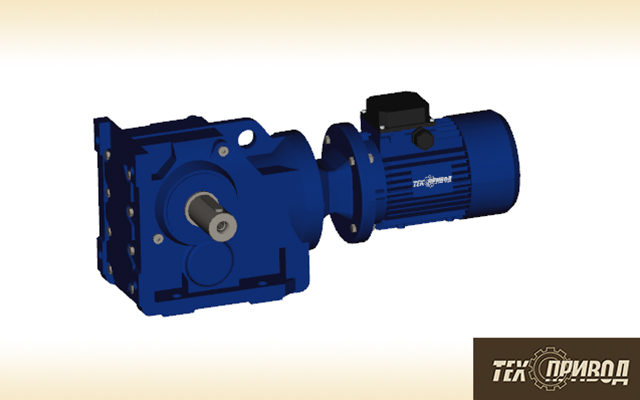

Угловой мотор-редуктор K167
Коническо-цилиндрический мотор-редуктор K167
Мотор-редуктор K167 является трехступенчатым коническо-цилиндрическим угловым приводом сборка которого производится из комплектующих компании SEW Eurodrive. Это серия мотор-редукторов с очень высоким КПД (до 96%), который держится на протяжении всего периода эксплуатации механизма. Данный тип редукторов эффективно используются в производственных задачах, в которых необходимо точное обозначение положения выходного вала. К167 идеален для привода станков, конвейеров, подъемных механизмов, оборудования в сельскохозяйственной и строительной сфере.
К167 оснащается трехфазным асинхронным двигателем IEC- стандарта и имеет максимально допустимую и имеет максимально допустимую мощность до 200 кВт. Диапазон передаточных чисел — от 14,34 до 164,50. Крутящий момент на выходном валу — до 32000 Нм. Привод поставляется в нескольких вариантах монтажного исполнения. Корпус редуктора чугунный с применением технологии точного литья. Возможны 6 вариантов горизонтальной и вертикальной фиксации. Мотор-редукторы серии К являются недорогими аналогами Motovario B (BA), Bauer BK, Bonfiglioli A, Lenze GKS, SITI MBH. Это доступный, износостойкий, компактный и универсальный привод.
Варианты исполнения:
- K167 - лапы
- KF167 - фланец
- KA167B - лапы / полый вал
- KAF167 - фланец / полый вал
Пример условного обозначения в заказе
- KA167В – 42,89 - 34 - 45 – M6
- KAВ - мотор-редуктор на лапах с полым валом
- 167 - межосевое расстояние, мм
- 42,89 - передаточное число
- 34 - частота вращения выходного вала, об/мин
- 45 - мощность электродвигателя, кВт
- M6 - монтажная позиция. Редуктор установлен на вертикальной плоскости. Ось двигателя горизонтальна.
Как представитель коническо-цилиндрического типа мотор-редуктор К167 изготовлен по модульному принципу, т.е. каждый из модулей при необходимости может заменяться, ремонтироваться, модернизироваться. Инновационные вычислительные программы и техника (CAD) позволили конструкторам-разработчикам интегрировать зацепление и добиться оптимальных размеров агрегата. Существующие технологии обработки зубьев зацепления делают коническо-цилиндрические приводы малошумными. Высокий технологический уровень производства зубчатого зацепления исключает риск выхода его из строя даже при эксплуатации привода при высоких нагрузках и высоком крутящем моменте.
Купите мотор-редуктор К167с гарантией качества и быстрой доставкой. Все агрегаты нашей фирмы имеют паспорт и техническое описание, сертификаты качества по итогам независимых испытаний, гарантию от 12 месяцев!
Свяжитесь с нами прямо сейчас по телефону 8 (800) 500-77-43 (понедельник-пятница с 9:00 до 18:00).
Технические характеристики
Передаточное отношение | Частота вращения выходного вала, об/мин | Максимальный крутящий момент, Н*м | Допустимая радиальная нагрузка, Н | AD |
---|---|---|---|---|
164,50 | 8,5 | 32000 | 150000 | AD5 |
134,99 | 10 | 32000 | 150000 | AD6 |
109,83 | 13 | 32000 | 150000 | |
87,86 | 16 | 32000 | 147200 | AD7 |
78,14 | 18 | 32000 | 140100 | |
68,07 | 21 | 32000 | 132000 | |
60,74 | 23 | 32000 | 125600 | |
51,77 | 27 | 32000 | 117000 | AD8 |
42,89 | 33 | 32000 | 107400 | |
36,61 | 38 | 32000 | 99700 | |
32,25 | 43 | 32000 | 93700 | |
28,77 | 49 | 32000 | 88600 | |
24,52 | 57 | 32000 | 81700 | |
20,32 | 69 | 32000 | 74000 | |
14,34 | 81 | 32000 | 67900 |
Мощность электродвигателя, кВт | Частота вращения вала, об/мин | Крутящий момент, Н*м | Передаточное отношение | Радиальная нагрузка, Н | Сервис-фактор | Исполнение | Электродвигатель | Масса |
---|---|---|---|---|---|---|---|---|
0.55 |
0.12 0.13 0.16 1.21 0.25 0.33 |
38400 33800 28100 21400 17200 13200 |
11573 10264 8628 6562 5355 4097 |
150000 150000 150000 150000 150000 150000 |
0.85 0.95 1.15 1.50 1.85 2.4 |
K | 167 R97 D80K4 | 1180 1140 |
0.75 |
0.16 0.21 0.26 0.34 0.41 |
38600 29300 23700 18200 15100 |
8628 6562 5355 4079 3376 |
150000 150000 150000 150000 150000 |
0.85 1.10 1.35 1.75 2.1 |
K | 167 R97 D80N4 | 1180 1150 |
1.1 |
0.26 0.29 0.34 0.41 0.51 |
35000 31200 26800 22200 18000 |
5355 4788 4079 3376 2755 |
150000 150000 150000 150000 150000 |
0.90 1.05 1.20 1.45 1.80 |
K | 167 R97 D90S4 | 1190 1150 |
0.64 0.82 0.99 1.1 |
14600 11300 9330 8560 |
2182 1704 1408 1296 |
150000 150000 150000 150000 |
2.2 2.8 3.4 3.7 |
K | 167 R97 D90S4 | 1190 1150 |
|
1.5 |
0.35 0.42 0.51 |
36700 30400 24700 |
4079 3376 2755 |
150000 150000 150000 |
0.85 1.05 1.30 |
K | 167 R97 D90L4 | 1190 1150 |
0.65 0.83 1.0 1.1 |
19900 15500 12800 11800 |
2182 1704 1408 1296 |
150000 150000 150000 150000 |
1.60 2.1 2.5 2.7 |
K | 167 R97 D90L4 | 1190 1150 |
|
2.2 |
0.51 0.62 |
36600 29800 |
2755 2263 |
150000 150000 |
0.85 1.05 |
K | 167 R97 D100M4 | 1200 1160 |
0.65 0.83 1.1 1.3 1.5 |
29500 22900 19000 17400 14700 12600 |
2182 1704 1408 1296 1101 944 |
150000 150000 150000 150000 150000 150000 |
1.10 1.40 1.70 1.85 2.2 2.5 |
K | 167 R97 D100M4 | 1200 1160 |
|
3.0 |
0.82 0.99 1.1 1.3 1.5 1.7 1.9 |
31700 26200 24100 20300 17500 15500 14000 |
1704 1408 1296 1101 944 843 757 |
150000 150000 150000 150000 150000 150000 150000 |
1.00 1.20 1.35 1.55 1.85 2.1 2.3 |
K | 167 R97 D100L4 | 1200 1160 |
4.0 |
1.0 1.1 1.3 1.5 1.7 1.9 2.2 |
34600 31900 26900 23100 20500 18500 15400 |
1408 1296 1101 944 843 757 632 |
150000 150000 150000 150000 150000 150000 150000 |
0.90 1.00 1.20 1.40 1.55 1.75 2.1 |
K | 167 R97 D112M4 | 1210 1170 |
5.5 |
1.3 1.5 1.7 1.9 2.3 2.5 3.0 3.4 |
36900 31700 28200 25400 21200 18700 16100 14100 |
1101 944 843 757 632 561 481 423 |
150000 150000 150000 150000 150000 150000 150000 150000 |
0.85 1.00 1.15 1.25 1.50 1.70 2.0 2.3 |
K | 167 R97 D132S4 | 1210 1170 |
7.5 |
1.7 1.9 2.3 2.5 3.0 3.4 3.9 |
38700 34700 29000 25700 22100 19400 16900 |
843 757 632 561 481 423 369 |
150000 150000 150000 150000 150000 150000 150000 |
0.85 0.90 1.10 1.25 1.45 1.65 1.90 |
K | 167 R97 D132M4 | 1230 1190 |
4.4 5.3 |
16400 13400 |
164.50 134.99 |
150000 150000 |
1.95 2.4 |
K | 167 D160L8 | 1160 1120 |
|
5.8 7.1 |
12300 10100 |
164.50 134.99 |
150000 150000 |
2.6 3.2 |
K | 167 D160M6 | 1130 1090 |
|
9.2 |
4.5 5.2 5.9 6.8 7.0 |
17800 15500 13600 11900 11500 |
318 278 244 213 206 |
150000 150000 150000 150000 150000 |
1.80 2.1 2.3 2.7 2.8 |
K | 167 R107 D132ML4 | 1290 1250 |
2.3 2.6 3.0 3.4 3.9 |
35400 31300 27000 23700 20600 |
632 561 481 423 369 |
150000 150000 150000 150000 150000 |
0.90 1.00 1.20 1.35 1.55 |
K | 167 R97 D132ML4 | 1240 1200 |
|
11.0 |
4.5 5.2 5.9 6.8 7.0 |
21300 18600 16300 14200 13700 |
318 278 244 213 206 |
150000 150000 150000 150000 150000 |
1.50 1.70 1.95 2.2 2.3 |
K | 167 R107 D160M4 | 1290 1250 |
2.6 3.0 3.4 3.9 |
37500 32300 28300 24700 |
561 481 423 369 |
150000 150000 150000 150000 |
0.85 1.00 1.15 1.30 |
K | 167 R97 D160M4 | 1250 1210 |
|
5.3 6.6 |
19700 16000 |
134.99 109.83 |
150000 150000 |
1.60 2.0 |
K | 167 D180L8 | 1200 1160 |
|
5.8 7.1 |
18000 14800 |
164.50 134.99 |
150000 150000 |
1.80 2.2 |
K | 167 D160L6 | 1160 1120 |
|
8.8 11 |
12000 9850 |
164.50 134.99 |
150000 150000 |
2.7 3.2 |
K | 167 D160M4 | 1130 1090 |
|
15.0 |
7.2 8.8 |
19900 16200 |
134.99 109.83 |
150000 150000 |
1.60 1.95 |
K | 167 D180L6 | 1200 1160 |
8.9 11 |
16100 13200 |
164.50 134.99 |
150000 150000 |
2.0 2.4 |
K | 167 D160L4 | 1160 1120 |
|
4.6 5.3 6.0 6.8 7.1 8.1 9.1 |
28700 25000 22000 19200 18500 16200 14400 |
318 278 244 213 206 180 160 |
150000 150000 150000 150000 150000 150000 150000 |
1.10 1.30 1.45 1.65 1.75 1.95 2.2 |
K | 167 R107 D160L4 | 1330 1300 |
|
18.5 |
11 13 17 |
16300 13200 10600 |
134.99 109.83 87.86 |
150000 150000 150000 |
1.95 2.4 3.0 |
K | 167 D180M4 | 1180 1150 |
4.6 5.3 6.0 6.9 7.1 8.1 9.2 11 12 |
35300 30800 27100 23600 22800 20000 17700 15000 13100 |
318 278 244 213 206 180 160 135 118 |
150000 150000 150000 150000 150000 150000 150000 150000 150000 |
0.90 1.05 1.20 1.35 1.40 1.60 1.80 2.1 2.4 |
K | 167 R107 D180M4 | 1350 1320 |
|
22 |
11 13 17 19 |
19400 15700 12600 11200 |
134.99 109.83 87.86 78.14 |
150000 150000 150000 150000 |
1.65 2.0 2.5 2.9 |
K | 167 D180L4 | 1200 1160 |
5.3 6.0 6.9 7.1 8.1 9.2 11 12 |
36700 32200 28200 27200 23800 21100 17900 15600 |
278 244 213 206 180 160 135 118 |
150000 150000 150000 150000 150000 150000 150000 150000 |
0.85 1.00 1.15 1.20 1.35 1.50 1.80 2.0 |
K | 167 R107 D180L4 | 1370 1330 |
|
30 |
13 17 19 22 24 |
21400 17100 15200 13300 11800 |
109.83 87.86 78.14 68.07 60.74 |
150000 150000 150000 150000 150000 |
1.50 1.85 2.1 2.4 2.7 |
K | 167 D200L4 | 1280 1240 |
6.9 7.1 8.1 9.2 11 12 |
38300 37000 32400 28700 24400 21300 |
213 206 180 160 135 118 |
150000 150000 150000 150000 150000 150000 |
0.85 0.85 1.00 1.10 1.30 1.50 |
K | 167 R107 D200L4 | 1450 1410 |
|
37 |
13 17 19 22 24 28 |
16400 21100 18800 16400 14600 12400 |
109.83 87.86 78.14 68.07 60.74 51.77 |
150000 150000 150000 150000 150000 150000 |
1.20 1.50 1.70 1.95 2.2 2.6 |
K | 167 D225S4 | 1330 1290 |
8.1 9.2 11 12 |
40000 35500 30100 26300 |
180 160 135 118 |
150000 150000 150000 150000 |
0.80 0.90 1.05 1.20 |
K | 167 R107 D225S4 | 1500 1460 |
|
45 |
13 17 19 22 24 28 34 |
32100 25700 22800 19900 17800 15100 12500 |
109.83 87.86 78.14 68.07 60.74 51.77 42.89 |
150000 150000 150000 150000 149000 145600 140600 |
1.00 1.25 1.40 1.60 1.80 2.1 2.5 |
K | 167 D225M4 | 1360 1320 |
11 12 |
36600 32000 |
135 118 |
150000 150000 |
0.85 1.00 |
K | 167 R107 D225M4 | 1530 1490 |
|
55 |
17 19 22 24 28 34 40 |
31300 27800 24200 21600 18400 15300 13000 |
87.86 78.14 68.07 60.74 51.77 42.89 36.61 |
145300 144600 143300 141700 139100 135400 131900 |
1.00 1.15 1.30 1.50 1.75 2.1 2.5 |
K | 167 D250M4 | 1490 1450 |
75 |
19 22 24 29 35 40 46 51 60 |
37800 32900 29400 25100 20800 17700 15600 13900 11900 |
78.14 68.07 60.74 51.77 42.89 36.61 32.25 28.77 24.52 |
126100 127100 127300 126800 125200 123200 121300 119300 116300 |
0.85 0.95 1.10 1.30 1.55 1.80 2.0 2.3 2.7 |
K | 167 D280S4 | 1620 1580 |
90 |
22 24 29 35 40 46 51 60 73 85 |
39500 35300 30100 24900 21300 18700 16700 14200 11800 10100 |
68.07 60.74 51.77 42.89 36.61 32.25 28.77 24.52 20.32 17.34 |
115100 116600 117600 117600 116700 115500 114200 111900 108800 106000 |
0.80 0.90 1.05 1.30 1.50 1.70 1.90 2.2 2.7 3.2 |
K | 167 D280M4 | 1690 1660 |
110 |
29 35 41 46 52 61 73 86 |
36600 30300 25900 22800 20400 17300 14400 12300 |
51.77 42.89 36.61 32.25 28.77 24.52 20.32 17.34 |
105500 107500 108100 107900 107400 106100 104000 101800 |
0.85 1.05 1.25 1.40 1.55 1.85 2.2 2.6 |
K | 167 D315S4 | 1880 1840 |
132 |
35 41 46 52 61 73 86 |
36400 31100 27400 24400 20800 17200 14700 |
42.89 36.61 32.25 28.77 24.52 20.32 17.34 |
96400 98600 99600 99900 99800 98700 97300 |
0.90 1.05 1.15 1.30 1.55 1.85 2.2 |
K | 167 D315M4 | 1980 1940 |
160 |
41 61 73 86 |
37700 25200 20900 17800 |
36.61 24.52 20.32 17.34 |
86500 91700 92000 91600 |
0.85 1.25 1.55 1.80 |
K | 167 D315M4a | 1980 1940 |
200 |
61 73 86 |
31500 26100 22300 |
24.52 20.32 17.34 |
80100 82400 83400 |
1.00 1.20 1.45 |
K | 167 D315M4b | 1980 1940 |
