Преобразователи частоты PROSTAR PR6100

6 291 Р
Прайс

Частотные преобразователи PROSTAR PR6100 являются безотказными высококачественными устройствами, характеризующимися векторным типом управления. Среди опций оборудования: реализация высокого крутящего момента, повышенная и доказанная на практике точность, а также широкий диапазон регулировки частоты вращения. Представленный тип приводного оборудования отличается устойчивостью работы, которая имеет первостепенное значение в разрезе многих промышленных комплексов и структур. В функциональный потенциал оборудования входят следующие моменты: автоматическая и интуитивно понятная настройка работы мотора и его параметров, управление выполняется посредством традиционного ПЛК (расшифровка – программируемый логический контроллер), удобное пропорциональное ПИД-регулирование, возможность гибкого управления значениями, параметрирование частоты посредством счётных входов, опция "качающейся частоты", монтированный RS-485 и др. Преобразователь частоты PROSTAR PR6100 является высокоэффективным комплексным решением не только для пользователей, но и для производителей различного оборудования. Высокий уровень интеграции частотного преобразователя дает возможность минимизировать затраты на покупку и эксплуатацию систем, а также значительно повысить их показатели надёжности.


Напряжения питания и диапазоны мощностей 220 В ± 20%, 1 фаза, 0,4 кВт - 2,2 кВт
380 В ± 20%, 3 фазы, 0,75 кВт - 315 кВт
Допустимое отклонение по частоте электропитания ± 5%
Несбалансированность фаз Не более 3%
Выходная частота 0 Гц - 400 Гц
КПД преобразователя 96% - 97%
Перегрузочная способность 1,5 x расчетный выходной ток в течение 60 с
1,8 x расчетный выходной ток в течение 1с
2,0 x мнгновенное срабатывание защиты
Пусковой момент в векторном режиме управления 150% от номинального момента на частоте 1 Гц с точностью поддержания скорости ± 0,1%
Пусковой ток Не выше выходного тока
Законы управления векторное управление по напряжению с бессенсорной обратной связью;
линейная зависимость U/f;
квадратичная U/f зависимость;
программируемая зависимость U/f;
Частота ШИМ 2 кГц - 16 кГц
Число фиксированных частот 8, параметрируемые
Число частот проскока 3, параметрируемые
Дискретность задания 0,01 Гц цифровое с панели;
0,1% аналоговое представление;
Цифровые входы 8 программируемых, включая 1 высокочастотный импульсный вход, потенциально развязанные; переключаемые PNP/NPN
Аналоговый вход 2 программируемых; 0 В - 10 В, 0 мA - 20 мA
Цифровые выходы 3 программируемых, включая 1 высокочастотный импульсный выход
Релейные выходы 1, программируемый
Аналоговый выход 1, программируемый; 0 В - 10 В, 0 мA - 20 мA
Последовательный интерфейс RS-485 RTU доп.опция
Допустимая длина кабеля до двигателя: до 50 м без выходного дросселя
до 300 м с выходным дросселем
Торможение Торможение постоянным током, комбинированное торможение, встроенный тормозной блок ( для преобразователей мощностью от 0,4 кВт до 15 кВт)
ПИ-регулятор Адаптированный для организации замкнутой системы, поддерживающей давление, расход и т.д.
Функция компенсации напряжения Удержание напряжения на выходе в случае изменения напряжения электропитания
Энергосберегающая функция Изменения напряжения на выходе в зависимости загрузки электродвигателя
Функции защиты по: Пониженному напряжению;
Перенапряжению;
Перегрузке;
Короткому замыканию;
Блокировке двигателя;
Перегреву двигателя;
Перегреву преобразователя;
Защита от изменения параметров
Степень защиты IP20
Температура хранения -20 °С - +60 °С
Температура эксплуатации -10 °С - +40 °С
Влажность Не более 90% без выпадения конденсата
Установка До 1000м над уровнем моря без снижения мощности и дополнительного обдува
Охлаждение Принудительное охлаждение вентилятором

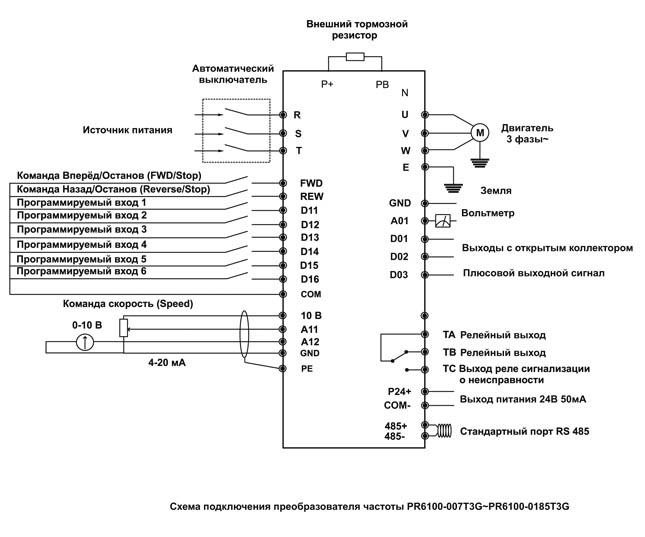

Схема подключения преобразователя PROSTAR PR6100

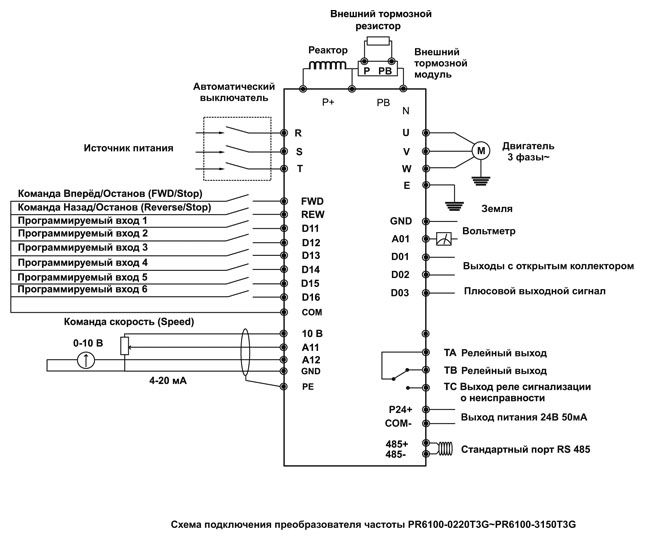

Схема подключения преобразователя PROSTAR PR6100

Схема подключения преобразователя PROSTAR PR6100

Массо-габаритные характеристики преобразователя PROSTAR PR6100

Класс напряженияМодельМощность подключаемого электродвигателя, кВтНоминальный выходнойток, АШирина, ммШирина*,Высота, ммВысота*, ммГлубина, ммМасса, кг
220 В Однофазное PR6000-0004S2G 0,4 2,598881781651501,5
PR6000-0007S2G 0,75 4
PR6000-0015S2G 1,5 7
PR6000-0022S2G 2,2 10 132 120 232 218 162 3
380 В Трехфазное PR6000-0007T3G 0,75 2,398881781651501,5
PR6000-0015T3G 1,5 3,7
PR6000-0022T3G 2,2 51321202322181623
PR6000-0040T3G 4 8,5
PR6000-0055T3G 5,5 13206143286269.5199 5
PR6000-0075T3G 7,5 17 5,5
PR6000-0110T3G 11 25247186350334232 8,2
PR6000-0150T3G 15 33 9
PR6000-0180T3G 18,5 39261160486470279 16
PR6000-0220T3G 22 45 17,2
PR6000-0300T3G 30 60 25
PR6000-0370T3G 37 75368230600580281 28
PR6000-0450T3G 45 90 30
PR6000-0550T3G 55 110394300679659301 35
PR6000-0750T3G 75 150 39
PR6000-0900T3G 90 176533400900860418 63
PR6000-1100T3G 110 210 69
PR6000-1320T3G 132 25060057518381817600 80
PR6000-1600T3G 160 310 99
PR6000-2000T3G 200 380 128
PR6000-2200T3G 220 41566063520382020600 137
PR6000-2450T3G 245 475 151
PR6000-2800T3G 280 510 186
PR6000-3150T3G 315 605 200

• Ширина*, Высота* – расстояние между крепежными отверстиями

Размещение

Монтаж ПЧ Установка ПЧ

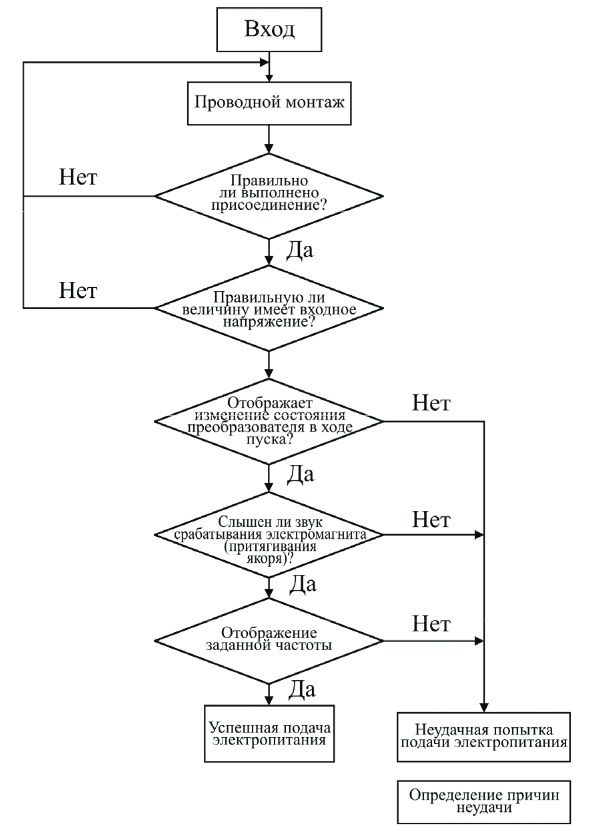

Процесс подачи электропитания

Подача питания к ПЧ

** Более подробная техническая информация, а также данные по эксплуатации ПЧ приведены во вкладке «Документация».
