Двухступенчатый редуктор 1Ц2У-200

Цена: по запросу
Прайс

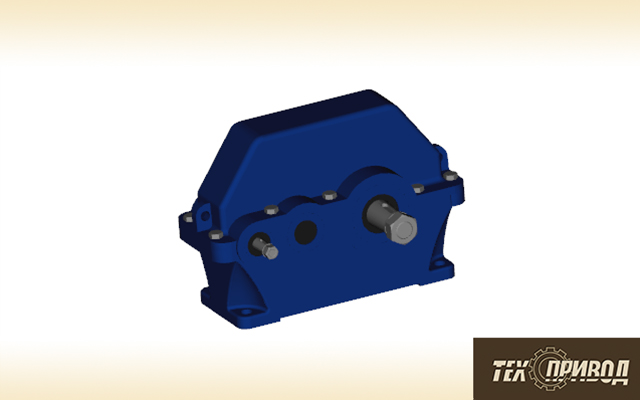

Цилиндрический редуктор 1Ц2У-200

Цилиндрический редуктор 1Ц2У-200– это горизонтальный тип общепромышленных приводов с двухступенчатой зубчатой передачей. Серия 1Ц2У эта усовершенствованная серия знакомых редукторов Ц2У. В новой версии приводов при литье шестерен и зубчатых колес применялась низкоуглеродистая легированная сталь типа 25 ХГМ с твердостью до 56HRC (вместо стали 45), в результате чего процесс закалки токами высокой частоты заменили на цементацию, а это значительно увеличило механическую прочность, нагрузочный потенциал и длительность эксплуатации агрегатов. 1Ц2У-200 является наиболее сбалансированным по характеристикам типоразмером в серии 1Ц2У.
Корпус редуктора 1Ц2У-200 изготовлен из прочного чугуна (170 кг), сверху покрыт высококачественной полимерной краской для защиты корпуса от агрессии внешней среды. Агрегат обеспечит передаточное число в диапазоне от 8 до 40 и КПД до 97%. Номинальный крутящий момент на тихоходном валу составляет 2500-5000 Н*м. Шестерни редуктора прошли термообработку, зубчатые пары идеально подогнаны друг к другу (бесшумность). Все соединения обработаны с помощью герметика, что исключает течь масла. Входной, промежуточный и выходной валы прошли контроль на осевое и радиальное биение. Валы могут быть конической и цилиндрической формы. Редуктор имеет 9 вариантов сборки (взаимного расположения входного и выходного валов). Агрегат рассчитан на эксплуатацию только в горизонтальном положении. Привод рассчитан на работу в режиме S1 (до 24 часов в сутки) с переменными и постоянными нагрузками (односторонними и реверсивными).

Пример условного обозначения в заказе

  • Редуктор 1Ц2У-200-10-33К У2 ТУ2-056-243-86
  • 1Ц2У - цилиндрический двухступенчатый редуктор
  • 200 - межосевое расстояние, мм
  • 10 - номинальное передаточное число
  • 33 - вариант сборки
  • К - конический конец тихоходного вала
  • У2 - климатическое исполнение
  • 4 - категория размещения

Купите редуктор цилиндрический 1Ц2У-200 с гарантией качества и быстрой доставкой (по большинству позиций с отгрузкой в день оплаты). Все агрегаты нашей фирмы имеют паспорт и техническое описание, сертификаты качества по итогам независимых испытаний, гарантию от 12 месяцев.

Свяжитесь с нами прямо сейчас по телефону 8 (800) 500-77-43 (понедельник-пятница с 9:00 до 18:00), и мы проконсультируем Вас подробнее по данному редуктору.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора 1Ц2У-200

Варианты сборки

Варианты сборки редуктора

Технические характеристики редуктора 1Ц2У-200

Наименование показателяТипоразмер
1Ц2У-200
Передаточные числаГруппа 110; 20; 31,5; 40
Группа 28;12,5; 16; 25
Фактические передаточные числаГруппа 1 9,76; 20,02; 31,47; 38,98
Группа 2 8,09; 12,08; 16,6; 24,83
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*мнепрерывный (Н) ПВ=100% 2500
Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах, Н*мтяжелый (Т) ПВ=40% 3150
средний (С) ПВ=25% 4000
легкий (Л) ПВ=15% 5000
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части, Нвходного валанепрерывный (Н) ПВ=100% 2240
тяжелый (Т) ПВ=40% 2500
средний (С) ПВ=25% 2800
легкий (Л) ПВ=15% 3150
выходного валанепрерывный (Н) ПВ=100% 12500
тяжелый (Т) ПВ=40% 14000
средний (С) ПВ=25% 16000
легкий (Л) ПВ=15% 18000
Термическая мощность, кВтне лимитируется
Коэффициент полезного действия, не менее, %97
Масса редуктора, не более, кг 170

Для просмотра 3D-модели кликните на изображении. Удерживая левую кнопку мыши, разверните модель в нужной плоскости. Колесиком мыши можно приближать и удалять изображение.
