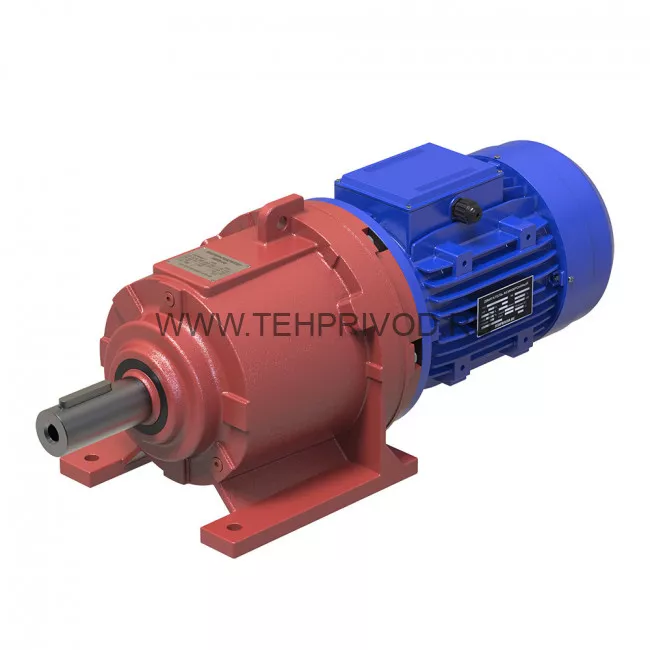

Мотор редуктор планетарный ЗМП31,5-7,1-G110
| Мощность, кВт | 0.25 |
| Частота вращения выходного вала, об/мин | 7.1 |
| Крутящий момент, Н*м | 230 |
| Радиальная нагрузка, Н | 3500 |
| Мощность, кВт | 0.25 |
| Частота вращения выходного вала, об/мин | 7.1 |
| Крутящий момент, Н*м | 230 |
| Радиальная нагрузка, Н | 3500 |
| Выходной фланец | Нет |
| Наименование редуктора | Номинальная частота вращения выходного вала об/мин | Номинальный крутящий момент на выходном валу, Н*м | Способ крепления | Тип двигателя | Мощность двигателя, кВТ | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) |
| 3МП31,5 | 7,1 | 230 | на лапах/фланец | АИР63А4 | 0,25 | 3500 | 96 | 24 |
| Габаритные и присоединительные размеры 3МП31,5-7,1-G110 | ||||||||||||
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L, не более | B, не более | H, не более | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d1 |
| 3МП50 | 7,1 | 460 | 190 | 215 | 86 | 130 | 155 | 190 | 100 | 15 | __ | 15 |
| Мотор-редуктор | d | d1 | l | l1 | b | t |
| 3МП-31,5 | 28 | М16х1,5 | 60 | 42 | 5 | 14,95 |
| Присоединительные размеры цилиндрических валов | ||||
| Мотор-редуктор | d | l | b | t |
| 3МП-31,5 | 28k6 | 60 | 8 | 31 |
Условное обозначение трехступенчатого мотор-редуктора 3МП
ЗМП40–7,1–0,37–G110 К УЗ, 380 В.
3МП - тип планетарного мотор-редуктора;
40- расстояние между осью центральной (солнечной) шестерни и осями сателлитов, мм;
7,1- номинальная частота вращения выходного вала, об/мин;
0,37 - мощность установленного электродвигателя, кВт;
G110 – монтажная позиция
К - Конический вариант исполнения выходного вала;
У3 - климатическое исполнение и категория размещения;
380В- номинальное напряжение сети переменного тока.
