DRV030/063-1800-0.78-0,06/1400-AS1-0-F1-0 Артикул TH107273
| Мощность, кВт | 0.06 |
| Частота вращения выходного вала, об/мин | 0.78 |
| Сервис-фактор | 0.9 |
| Тип двигателя | MS56 |
| Мощность, кВт | 0.06 |
| Частота вращения выходного вала, об/мин | 0.78 |
| Сервис-фактор | 0.9 |
| Тип двигателя | MS56 |
| Обороты электродвигателя | 1400 |
| Передаточное число | 1800 |
| Крутящий момент, Н*м | 225 |
| Радиальная нагрузка, Н | 6270 |
| Тип редуктора | Червячный DRV |
| Выходной фланец | Да |
| Выходной вал | Нет |
| Реактивная штанга | Нет |
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
| 0,06 | 0.9 | 204 | 1.1 | 1500 | 56A4 | 6270 |
| 0,06 | 0.78 | 225 | 0.9 | 1800 | 56A4 | 6270 |
| 0,06 | 0.58 | 276 | 0.8 | 2400 | 56A4 | 6270 |
| 0,06 | 0.47 | 319 | 0.7 | 3000 | 56A4 | 6270 |
| 0,06 | 0.35 | 306 | 0.6 | 4000 | 56A4 | 6270 |
| 0,06 | 0.28 | 360 | 0.4 | 5000 | 56A4 | 6270 |
| 0,09 | 1.6 | 200 | 1.0 | 900 | 56 B4 | 6270 |
| 0,09 | 1.2 | 263 | 0.9 | 1200 | 56 B4 | 6270 |
| 0,09 | 0.93 | 305 | 0.7 | 1500 | 56 B4 | 6270 |
| 0,12 | 2.8 | 171 | 1.3 | 500 | 63A4 | 6270 |
| 0,12 | 2.3 | 208 | 1.1 | 600 | 63A4 | 6270 |
| 0,12 | 1.9 | 241 | 0.9 | 750 | 63A4 | 6270 |
| 0,18 | 3.5 | 222 | 1.0 | 400 | 63 B4 | 6270 |
| 0,18 | 2.8 | 257 | 0.8 | 500 | 63 B4 | 6270 |
| 0,25 | 7.0 | 159 | 1.4 | 400 | 63В2 | 6270 |
| 0,25 | 5.6 | 185 | 1.2 | 500 | 63В2 | 6270 |
| 0,37 | 9.3 | 181 | 1.3 | 300 | 71A2 | 6270 |
| 0,37 | 7.0 | 236 | 1.0 | 400 | 71A2 | 6270 |

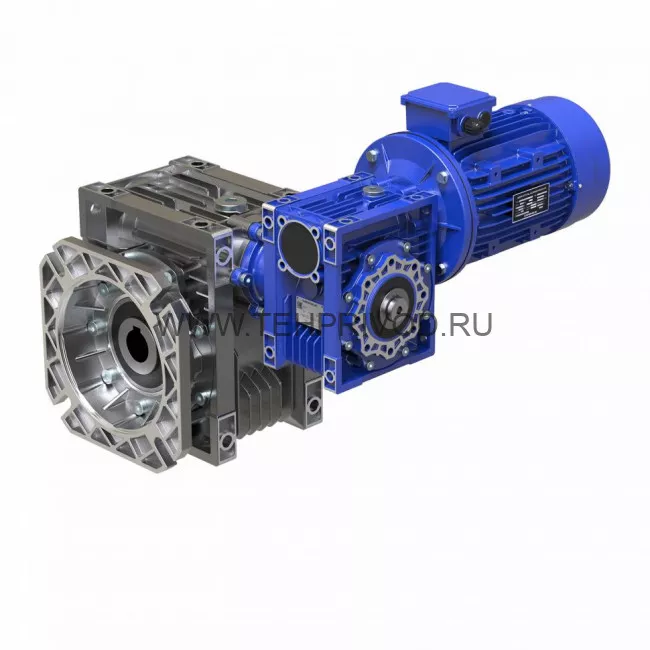

Мотор-редуктор DRV030 063
Размеры выходного фланца на DRV030 063
Выходной вал DRV030 063
Фланцы моторные для RV030 063
| Габарит редуктора | Размеры моторных фланцев | |||
| DRV030/063 | 56В5 | 56В14 | 63В5 | 63В14 |
| P | 120 | 80 | 140 | 90 |
| M | 100 | 65 | 115 | 75 |
| N | 80 | 50 | 95 | 60 |
| D | 9 | 9 | 11 | 11 |
Размеры моторных фланцев
Реактивная штанга DRV030 063
Монтажные исполнения для двухступенчатых редукторов DRV030 063
Исполнения выходных валов DRV030 063
Исполнения с выходным фланцем DRV030 063
Исполнения с реактивной тягой DRV030 063
Условные обозначения DRV030 063
DRV030/063-600-2,3-0,12/1400-AS1-S1-F1-A1 где
DRV- тип мотор-редуктора,
030/063 - габаритные размеры тихоходного и быстроходного редукторов, входящего в состав DRV,
600 - общее передаточное соотношение,
2,3 - обороты тихоходного вала,
0,12/1400 - мощность и обороты электродвигателя, кВт,
AS1 - монтажное исполнение,
S1* - наличие и исполнение выходного вала,
F1*- наличие и исполнение выходного фланца,
А1* - наличие и исполнение реактивной тяги.
* При отсутствии опций ставится "0" или «-»
