F97-11.16-132-30/1400-M1 Артикул TH117437
Мощность, кВт | 30 |
Частота вращения выходного вала, об/мин | 132 |
Сервис-фактор | 1.9 |
Тип двигателя | MS200 |
Мощность, кВт | 30 |
Частота вращения выходного вала, об/мин | 132 |
Сервис-фактор | 1.9 |
Тип двигателя | MS200 |
Обороты электродвигателя | 1400 |
Передаточное число | 11.16 |
Крутящий момент, Н*м | 2180 |
Радиальная нагрузка, Н | 16400 |
Тип редуктора | Цилиндрический Fa |
Выходной фланец | Нет |

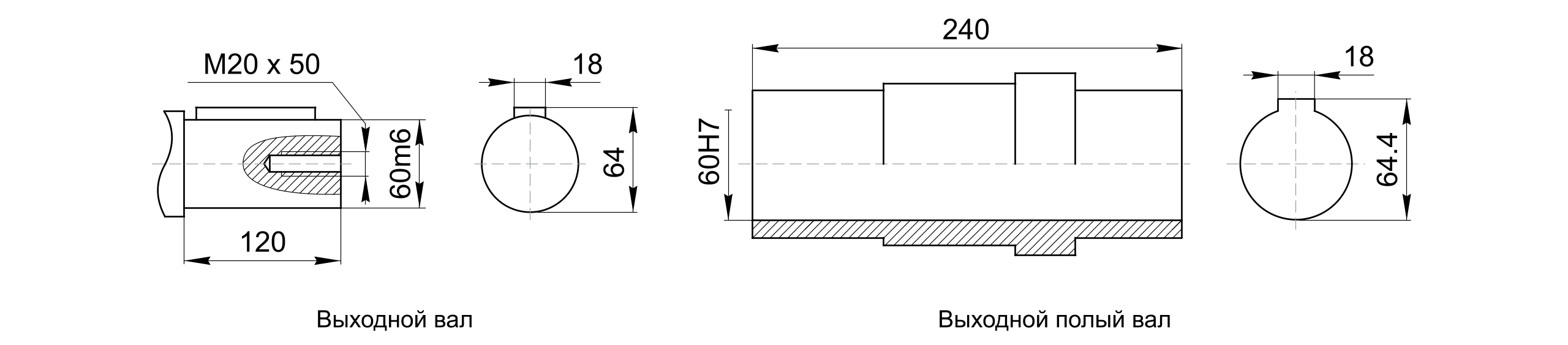

Выходной вал | Да |
Реактивная штанга | Нет |
Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
0,12 | 0.28 | 3250 | 0.90 | 4954 | 63 A4 | 23640 |
0,12 | 0.19 | 4800 | 0.90 | 7328 | 63 A4 | 23100 |
0,12 | 0.21 | 4040 | 1.05 | 6469 | 63 A4 | 30700 |
0,12 | 0.25 | 3680 | 1.15 | 5615 | 63 A4 | 31600 |
0,12 | 0.28 | 3200 | 1.35 | 4961 | 63 A4 | 32800 |
0,12 | 0.32 | 2800 | 1.55 | 4333 | 63 A4 | 33800 |
0,12 | 0.35 | 2550 | 1.70 | 3906 | 63 A4 | 34300 |
0,12 | 0.41 | 2210 | 1.95 | 3352 | 63 A4 | 35000 |
0,12 | 0.47 | 1820 | 2.4 | 2907 | 63 A4 | 35700 |
0,12 | 0.54 | 1670 | 2.6 | 2553 | 63 A4 | 36000 |
0,18 | 0.30 | 4660 | 0.90 | 4333 | 63 A4 | 27900 |
0,18 | 0.34 | 4260 | 1.00 | 3906 | 63 A4 | 30000 |
0,18 | 0.39 | 3670 | 1.15 | 3352 | 63 A4 | 31600 |
0,18 | 0.45 | 3100 | 1.40 | 2907 | 63 A4 | 33100 |
0,18 | 0.52 | 2790 | 1.55 | 2553 | 63 A4 | 33800 |
0,18 | 0.59 | 2450 | 1.75 | 2245 | 63 A4 | 34500 |
0,18 | 0.67 | 2130 | 2.0 | 1970 | 63 A4 | 35200 |
0,18 | 0.77 | 1890 | 2.3 | 1722 | 63 A4 | 35600 |
0,18 | 0.86 | 1670 | 2.6 | 1527 | 63 A4 | 36000 |
0,18 | 0.99 | 1380 | 3.1 | 1327 | 63 A4 | 36500 |
0,18 | 1.1 | 1280 | 3.3 | 1171 | 63 A4 | 36600 |
0,25 | 0.45 | 4530 | 0.95 | 2907 | 63 A4 | 29200 |
0,25 | 0.51 | 4050 | 1.05 | 2553 | 63 A4 | 30600 |
0,25 | 0.58 | 3560 | 1.20 | 2245 | 63 A4 | 31900 |
0,25 | 0.66 | 3100 | 1.40 | 1970 | 63 A4 | 33100 |
0,25 | 0.75 | 2740 | 1.55 | 1722 | 63 A4 | 33900 |
0,25 | 0.85 | 2430 | 1.75 | 1527 | 63 A4 | 34600 |
0,25 | 0.98 | 2040 | 2.1 | 1327 | 63 A4 | 35300 |
0,25 | 1.1 | 1860 | 2.3 | 1171 | 63 A4 | 35600 |
0,25 | 1.3 | 1630 | 2.6 | 1022 | 63 A4 | 36100 |
0.37 | 0.61 | 5070 | 0.85 | 2245 | 71 A4 | 25160 |
0.37 | 0.70 | 4430 | 0.95 | 1970 | 71 A4 | 29500 |
0.37 | 0.80 | 3900 | 1.10 | 1722 | 71 A4 | 31000 |
0.37 | 0.90 | 3460 | 1.25 | 1527 | 71 A4 | 32200 |
0.37 | 1.0 | 2930 | 1.45 | 1327 | 71 A4 | 33500 |
0.37 | 1.2 | 2650 | 1.60 | 1171 | 71 A4 | 34100 |
0.37 | 1.4 | 2310 | 1.85 | 1022 | 71 A4 | 34800 |
0.37 | 1.5 | 1960 | 2.2 | 898 | 71 A4 | 35500 |
0.55 | 1.0 | 4530 | 0.95 | 1327 | 80 A4 | 29200 |
0.55 | 1.2 | 4060 | 1.05 | 1171 | 80 A4 | 30600 |
0.55 | 1.3 | 3550 | 1.20 | 1022 | 80 A4 | 32000 |
0.55 | 1.5 | 3050 | 1.40 | 898 | 80 A4 | 33200 |
0.55 | 1.7 | 2690 | 1.60 | 784 | 80 A4 | 34000 |
0.55 | 2.0 | 2340 | 1.85 | 690 | 80 A4 | 34700 |
0.55 | 2.2 | 2060 | 2.1 | 605 | 80 A4 | 35300 |
0.55 | 2.6 | 1790 | 2.4 | 529 | 80 A4 | 35800 |
0.55 | 2.9 | 1580 | 2.7 | 467 | 80 A4 | 36100 |
0.55 | 3.4 | 1360 | 3.2 | 406 | 80 A4 | 36500 |
0.55 | 3.7 | 1220 | 3.5 | 363 | 80 A4 | 36700 |
0.55 | 2.5 | 2140 | 2.0 | 276.77 | 90 A8 | 35100 |
0.55 | 2.7 | 1960 | 2.2 | 253.41 | 90 A8 | 35500 |
0.55 | 3.0 | 1730 | 2.5 | 223.88 | 90 A8 | 35900 |
0.75 | 1.4 | 4810 | 0.90 | 1022 | 80 A4 | 22800 |
0.75 | 1.5 | 4150 | 1.05 | 898 | 80 A4 | 30300 |
0.75 | 1.8 | 3660 | 1.20 | 784 | 80 A4 | 31700 |
0.75 | 2.0 | 3190 | 1.35 | 690 | 80 A4 | 32900 |
0.75 | 2.3 | 2800 | 1.55 | 605 | 80 A4 | 33800 |
0.75 | 2.6 | 2440 | 1.75 | 529 | 80 A4 | 34500 |
0.75 | 3.0 | 2160 | 2.0 | 467 | 80 A4 | 35100 |
0.75 | 3.4 | 1860 | 2.3 | 406 | 80 A4 | 35600 |
0.75 | 3.8 | 1670 | 2.6 | 363 | 80 A4 | 36000 |
0.75 | 2.5 | 2870 | 1.50 | 276.77 | 100 A8 | 33600 |
0.75 | 2.7 | 2630 | 1.65 | 253.41 | 100 A8 | 34100 |
0.75 | 3.1 | 2320 | 1.85 | 223.88 | 100 A8 | 34800 |
0.75 | 3.2 | 2200 | 1.95 | 276.77 | 90 A6 | 35000 |
0.75 | 3.5 | 2020 | 2.1 | 253.41 | 90 A6 | 35400 |
0.75 | 4.0 | 1780 | 2.4 | 223.88 | 90 A6 | 35800 |
1.1 | 2.0 | 4670 | 0.90 | 690 | 90 A4 | 27800 |
1.1 | 2.3 | 4100 | 1.05 | 605 | 90 A4 | 30500 |
1.1 | 2.7 | 3580 | 1.20 | 529 | 90 A4 | 31900 |
1.1 | 3.0 | 3160 | 1.35 | 467 | 90 A4 | 32900 |
1.1 | 3.5 | 2730 | 1.55 | 406 | 90 A4 | 33900 |
1.1 | 3.8 | 2450 | 1.75 | 363 | 90 A4 | 34500 |
1.1 | 3.3 | 3160 | 1.35 | 276.77 | 90 A6 | 32900 |
1.1 | 3.6 | 2890 | 1.50 | 253.41 | 90 A6 | 33600 |
1.1 | 4.1 | 2560 | 1.70 | 223.88 | 90 A6 | 34300 |
1.1 | 4.8 | 2170 | 2.0 | 189.92 | 90 A6 | 35100 |
1.1 | 5.3 | 2000 | 2.2 | 174.87 | 90 A6 | 35400 |
1.1 | 5.1 | 2080 | 2.1 | 276.77 | 90 A4 | 35200 |
1.1 | 5.5 | 1900 | 2.3 | 253.41 | 90 A4 | 35600 |
1.1 | 6.2 | 1680 | 2.6 | 223.88 | 90 A4 | 36000 |
1.5 | 2.7 | 4880 | 0.90 | 529 | 90 A4 | 19800 |
1.5 | 3.0 | 4310 | 1.00 | 467 | 90 A4 | 29900 |
1.5 | 3.5 | 3730 | 1.15 | 406 | 90 A4 | 31500 |
1.5 | 3.9 | 3340 | 1.30 | 363 | 90 A4 | 32500 |
1.5 | 3.3 | 4310 | 1.00 | 276.77 | 100 A6 | 29900 |
1.5 | 3.6 | 3950 | 1.10 | 253.41 | 100 A6 | 30900 |
1.5 | 4.1 | 3490 | 1.25 | 223.88 | 100 A6 | 32100 |
1.5 | 4.8 | 2960 | 1.45 | 189.92 | 100 A6 | 33400 |
1.5 | 5.3 | 2720 | 1.60 | 174.87 | 100 A6 | 33900 |
1.5 | 5.1 | 2810 | 1.55 | 276.77 | 90 A4 | 33700 |
1.5 | 5.6 | 2570 | 1.65 | 253.41 | 90 A4 | 34300 |
1.5 | 6.3 | 2270 | 1.90 | 223.88 | 90 A4 | 34900 |
1.5 | 7.4 | 1930 | 2.2 | 189.92 | 90 A4 | 35500 |
1.5 | 8.1 | 1780 | 2.4 | 174.87 | 90 A4 | 35800 |
2.2 | 3.9 | 4940 | 0.85 | 363 | 100 A4 | 16500 |
2.2 | 4.9 | 3890 | 1.10 | 285 | 100 A4 | 31100 |
2.2 | 5.8 | 3340 | 1.30 | 245 | 100 A4 | 32500 |
2.2 | 4.2 | 5000 | 0.85 | 223.88 | 112 A6 | 12400 |
2.2 | 4.9 | 4240 | 1.00 | 189.92 | 112 A6 | 30100 |
2.2 | 5.4 | 3910 | 1.10 | 174.87 | 112 A6 | 31000 |
2.2 | 6.0 | 3490 | 1.25 | 156.30 | 112 A6 | 32100 |
2.2 | 5.1 | 4120 | 1.05 | 276.77 | 100 A4 | 30400 |
2.2 | 5.6 | 3780 | 1.15 | 253.41 | 100 A4 | 31400 |
2.2 | 6.3 | 3340 | 1.30 | 223.88 | 100 A4 | 32500 |
2.2 | 7.4 | 2830 | 1.50 | 189.92 | 100 A4 | 33700 |
2.2 | 8.1 | 2610 | 1.65 | 174.87 | 100 A4 | 34200 |
2.2 | 9.0 | 2330 | 1.85 | 156.30 | 100 A4 | 34800 |
2.2 | 10 | 2100 | 2.0 | 140.71 | 100 A4 | 35200 |
2.2 | 11 | 1900 | 2.3 | 127.42 | 100 A4 | 35600 |
3.0 | 6.2 | 4580 | 0.95 | 223.88 | 100 A4 | 29000 |
3.0 | 7.4 | 3890 | 1.10 | 189.92 | 100 A4 | 31100 |
3.0 | 8.0 | 3580 | 1.20 | 174.87 | 100 A4 | 31900 |
3.0 | 9.0 | 3200 | 1.35 | 156.30 | 100 A4 | 32800 |
3.0 | 9.9 | 2880 | 1.50 | 140.71 | 100 A4 | 33600 |
3.0 | 11 | 2610 | 1.65 | 127.42 | 100 A4 | 34200 |
3.0 | 12 | 2310 | 1.85 | 112.99 | 100 A4 | 34800 |
3.0 | 14 | 2090 | 2.1 | 102.16 | 100 A4 | 35200 |
3.0 | 16 | 1840 | 2.3 | 89.85 | 100 A4 | 35700 |
4.0 | 8.1 | 4700 | 0.90 | 174.87 | 112 A4 | 26600 |
4.0 | 9.1 | 4200 | 1.00 | 156.30 | 112 A4 | 30200 |
4.0 | 10 | 3780 | 1.15 | 140.71 | 112 A4 | 31400 |
4.0 | 11 | 3430 | 1.25 | 127.42 | 112 A4 | 32300 |
4.0 | 13 | 3040 | 1.40 | 112.99 | 112 A4 | 33200 |
4.0 | 14 | 2750 | 1.55 | 102.16 | 112 A4 | 33900 |
4.0 | 15 | 2620 | 1.65 | 97.58 | 112 A4 | 34100 |
4.0 | 16 | 2420 | 1.80 | 89.85 | 112 A4 | 34600 |
4.0 | 18 | 2160 | 2.0 | 80.31 | 112 A4 | 35100 |
4.0 | 20 | 1940 | 2.2 | 72.29 | 112 A4 | 35500 |
4.0 | 22 | 1760 | 2.4 | 65.47 | 112 A4 | 35800 |
5.5 | 11 | 4680 | 0.90 | 127.42 | 132 A4 | 27400 |
5.5 | 13 | 4150 | 1.05 | 112.99 | 132 A4 | 30300 |
5.5 | 14 | 3750 | 1.15 | 102.16 | 132 A4 | 31400 |
5.5 | 15 | 3580 | 1.20 | 97.58 | 132 A4 | 31900 |
5.5 | 16 | 3300 | 1.30 | 89.85 | 132 A4 | 32600 |
5.5 | 17 | 3180 | 1.35 | 86.59 | 132 A4 | 32900 |
5.5 | 18 | 2950 | 1.45 | 80.31 | 132 A4 | 33400 |
5.5 | 19 | 2780 | 1.55 | 75.63 | 132 A4 | 33800 |
5.5 | 20 | 2660 | 1.60 | 72.29 | 132 A4 | 34100 |
5.5 | 22 | 2400 | 1.80 | 65.47 | 132 A4 | 34600 |
5.5 | 25 | 2130 | 2.0 | 58.06 | 132 A4 | 34500 |
5.5 | 27 | 1930 | 2.2 | 52.49 | 132 A4 | 33900 |
7.5 | 15 | 4890 | 0.90 | 97.58 | 132 A4 | 19300 |
7.5 | 16 | 4500 | 0.95 | 89.85 | 132 A4 | 29300 |
7.5 | 17 | 4340 | 1.00 | 86.59 | 132 A4 | 29800 |
7.5 | 18 | 4020 | 1.05 | 80.31 | 132 A4 | 30700 |
7.5 | 19 | 3790 | 1.15 | 75.63 | 132 A4 | 31300 |
7.5 | 20 | 3620 | 1.20 | 72.29 | 132 A4 | 31800 |
7.5 | 22 | 3280 | 1.30 | 65.47 | 132 A4 | 32200 |
7.5 | 25 | 2910 | 1.50 | 58.06 | 132 A4 | 31800 |
7.5 | 27 | 2630 | 1.65 | 52.49 | 132 A4 | 31400 |
7.5 | 32 | 2230 | 1.95 | 44.49 | 132 A4 | 30600 |
7.5 | 37 | 1950 | 2.2 | 38.86 | 132 A4 | 29900 |
7.5 | 44 | 1630 | 2.6 | 32.50 | 132 A4 | 28900 |
7.5 | 33 | 2170 | 1.40 | 43.28 | 132 A4 | 30500 |
7.5 | 39 | 1840 | 1.65 | 36.64 | 132 A4 | 29600 |
7.5 | 42 | 1700 | 2.5 | 33.91 | 132 A4 | 29200 |
7.5 | 47 | 1520 | 2.8 | 30.39 | 132 A4 | 28500 |
9.2 | 18 | 4900 | 0.90 | 80.31 | 132 A4 | 18700 |
9.2 | 19 | 4610 | 0.95 | 75.63 | 132 A4 | 28900 |
9.2 | 20 | 4410 | 0.95 | 72.29 | 132 A4 | 29600 |
9.2 | 22 | 3990 | 1.10 | 65.47 | 132 A4 | 29600 |
9.2 | 25 | 3540 | 1.20 | 58.06 | 132 A4 | 29500 |
9.2 | 27 | 3200 | 1.35 | 52.49 | 132 A4 | 29300 |
9.2 | 32 | 2710 | 1.60 | 44.49 | 132 A4 | 28800 |
9.2 | 37 | 2370 | 1.80 | 38.86 | 132 A4 | 28400 |
9.2 | 44 | 1980 | 2.2 | 32.50 | 132 A4 | 27600 |
9.2 | 42 | 2070 | 2.1 | 33.91 | 132 A4 | 27800 |
9.2 | 47 | 1850 | 2.3 | 30.39 | 132 A4 | 27300 |
9.2 | 52 | 1670 | 2.6 | 27.44 | 132 A4 | 26800 |
9.2 | 58 | 1520 | 2.8 | 24.92 | 132 A4 | 26300 |
11 | 22 | 4780 | 0.90 | 65.47 | 160 A4 | 24000 |
11 | 25 | 4240 | 1.00 | 58.06 | 160 A4 | 27100 |
11 | 27 | 3830 | 1.10 | 52.49 | 160 A4 | 27100 |
11 | 32 | 3250 | 1.30 | 44.49 | 160 A4 | 27000 |
11 | 37 | 2830 | 1.50 | 38.86 | 160 A4 | 26700 |
11 | 44 | 2370 | 1.80 | 32.50 | 160 A4 | 26200 |
11 | 42 | 2470 | 1.75 | 33.91 | 160 A4 | 26400 |
11 | 47 | 2220 | 1.95 | 30.39 | 160 A4 | 26000 |
11 | 52 | 2000 | 2.2 | 27.44 | 160 A4 | 25600 |
11 | 58 | 1820 | 2.4 | 24.92 | 160 A4 | 25200 |
11 | 65 | 1610 | 2.7 | 22.11 | 160 A4 | 24700 |
15 | 43 | 3320 | 2.2 | 33.79 | 160 A4 | 48500 |
15 | 53 | 2700 | 2.9 | 27.57 | 160 A4 | 46700 |
15 | 58 | 2470 | 3.2 | 25.14 | 160 A4 | 45900 |
15 | 67 | 2130 | 3.7 | 21.76 | 160 A4 | 44500 |
15 | 33 | 4360 | 1.00 | 44.49 | 160 A4 | 22900 |
15 | 38 | 3810 | 1.15 | 38.86 | 160 A4 | 23100 |
15 | 45 | 3190 | 1.35 | 32.50 | 160 A4 | 23200 |
15 | 43 | 3330 | 1.30 | 33.91 | 160 A4 | 23200 |
15 | 48 | 2980 | 1.45 | 30.39 | 160 A4 | 23200 |
15 | 53 | 2690 | 1.60 | 27.44 | 160 A4 | 23100 |
15 | 59 | 2450 | 1.75 | 24.92 | 160 A4 | 22900 |
15 | 66 | 2170 | 2.0 | 22.11 | 160 A4 | 22600 |
15 | 73 | 1970 | 2.2 | 20.07 | 160 A4 | 22400 |
15 | 85 | 1690 | 2.5 | 17.25 | 160 A4 | 21900 |
15 | 97 | 1480 | 2.9 | 15.06 | 160 A4 | 21400 |
15 | 114 | 1250 | 3.4 | 12.77 | 160 A4 | 20800 |
15 | 131 | 1100 | 3.7 | 11.16 | 160 A4 | 20200 |
18.5 | 38 | 4690 | 0.90 | 38.86 | 180 A4 | 20000 |
18.5 | 45 | 3920 | 1.10 | 32.50 | 180 A4 | 20600 |
18.5 | 53 | 3310 | 1.30 | 27.44 | 180 A4 | 20900 |
18.5 | 59 | 3010 | 1.45 | 24.92 | 180 A4 | 20900 |
18.5 | 66 | 2670 | 1.60 | 22.11 | 180 A4 | 20900 |
18.5 | 73 | 2420 | 1.80 | 20.07 | 180 A4 | 20800 |
18.5 | 85 | 2080 | 2.1 | 17.25 | 180 A4 | 20500 |
18.5 | 97 | 1820 | 2.4 | 15.06 | 180 A4 | 20200 |
18.5 | 115 | 1540 | 2.8 | 12.77 | 180 A4 | 19800 |
18.5 | 131 | 1350 | 3.0 | 11.16 | 180 A4 | 19300 |
22 | 53 | 3940 | 1.10 | 27.44 | 180 A4 | 18700 |
22 | 59 | 3570 | 1.20 | 24.92 | 180 A4 | 18900 |
22 | 66 | 3170 | 1.35 | 22.11 | 180 A4 | 19100 |
22 | 73 | 2880 | 1.50 | 20.07 | 180 A4 | 19200 |
22 | 85 | 2470 | 1.75 | 17.25 | 180 A4 | 19100 |
22 | 97 | 2160 | 2.0 | 15.06 | 180 A4 | 19000 |
22 | 115 | 1830 | 2.3 | 12.77 | 180 A4 | 18700 |
22 | 131 | 1600 | 2.6 | 11.16 | 180 A4 | 18400 |
30 | 66 | 4310 | 1.00 | 22.11 | 200 A4 | 15100 |
30 | 73 | 3910 | 1.10 | 20.07 | 200 A4 | 15500 |
30 | 85 | 3360 | 1.30 | 17.25 | 200 A4 | 16000 |
30 | 98 | 2930 | 1.45 | 15.06 | 200 A4 | 16300 |
30 | 115 | 2490 | 1.75 | 12.77 | 200 A4 | 16400 |
30 | 132 | 2180 | 1.90 | 11.16 | 200 A4 | 16400 |
30 | 162 | 1770 | 1.35 | 9.06 | 200 A4 | 15400 |
30 | 179 | 1600 | 1.45 | 8.22 | 200 A4 | 15300 |
30 | 208 | 1380 | 1.70 | 7.07 | 200 A4 | 15100 |
30 | 238 | 1200 | 1.85 | 6.17 | 200 A4 | 14900 |
30 | 281 | 1020 | 2.1 | 5.23 | 200 A4 | 14600 |
30 | 321 | 890 | 2.3 | 4.57 | 200 A4 | 14300 |
![](/wa-data/public/shop/img/razmery-motor-reduktora-f97.png)
![](/wa-data/public/shop/img/97-2.png)
азмеры мотор-редуктора F97
Размеры выходных валов F97
![](/wa-data/public/shop/img/razmery-krepezhnykh-otverstiy-na-vykh.-valu-f97.png)
Размеры крепежных отверстий на вых. валу F97
![](/wa-data/public/shop/img/montazhnye-ispolneniya-f97.png)
Монтажные исполнения F97
Условные обозначения F97
FAF97-97.58-15-5.5/1400-M1
FAF – серия мотор-редуктора, наличие дополнительных опций
97 - типоразмер
97.58 – передаточное число
15 - частота вращения выходного вала, об/мин
5.5/1400 - мощность и обороты электродвигателя, кВт
М1 – монтажное исполнение
Поделиться:
