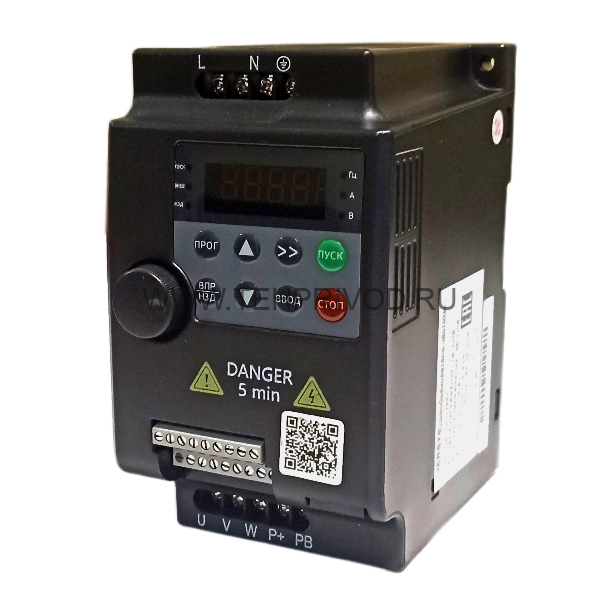

Преобразователь частоты VERSYS GS-200-0.75S1
| Применение | Общепромышленные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 60 |
| Выходы | 1 дискретный, 1 релейный, 1 аналоговый |
Описание
VERSYS GS-200-0.75S1 - компактный преобразователь частоты c векторным или v/f управлением. Пользователь выбирает способ управления в меню настроек самостоятельно исходя из задачи.
Функции:
- Защита от перенапряжения в цепи постоянного тока, которое может возникнуть при работе с инерционной нагрузкой;
- Защита от потери фазы питания;
- Защита от потери фазы на выходе преобразователя частоты;
- Автоматическое ограничение выходного тока при работе с "тяжелой" нагрузкой;
- Защита от короткого замыкания на землю и межфазного короткого замыкания;
- Встроенный источник питания +24В постоянного тока;
- Автоматическая настройка на параметры электродвигателя для полноценной работы в векторном режиме с высоким крутящим моментом;
- Встроенная функция качания частоты;
- Встроенная функция отсчета заданной длины;
- Торможение постоянным током;
- Электронный потенциометр (MOP);
- PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.);
- Режим простого ПЛК;
- Порт RS485, протокол Modbus.
| Применение | Общепромышленные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 60 |
| Выходы | 1 дискретный, 1 релейный, 1 аналоговый |
| Входы | 1 аналоговый вход, 5 дискретных входов |
| Мощность, кВт | 0.75 |
| Защита | IP20 |
| Ток, А | 4 |
| Напряжение, В | 220 |
| Наименование | Спецификация | |
| Вход | Номинальное напряжение | S2: 200-220В T3: 380-480В |
| Номинальная частота | 50Гц ± 5% | |
| Выход | Напряжение на выходе | 0-100% от напряжения на входе |
| Номинальный ток | в зависимости от модели | |
| Перегрузочная способность | 150 % от номинального тока в течение 60с, 200 % от номинального тока в течение 2с | |
| Управление | Метод управления | V/f с постоянным моментом, квадратичная V/f, бездатчиковое векторное управление, энергосберегающий режим |
| Метод установки частоты | с внешних клемм (включая многоскоростное управление, от аналогового входа, установка UP/DOWN, от высокоскоростного импульсного входа), с помощью клавиаруты, через последовательный порт связи | |
| Метод команд управления | клеммы дискретного входа, клавиатура, последовательный порт связи | |
| Точность установки частоты | клавиатура, установка UP/DOWN: 0.1Гц | |
| аналоговый порт, порт связи: 10бит (0.05Гц/50Гц) | ||
| Момент на низкой частоте | V/f управление: 150% от номинального момента/ЗГц | |
| векторное управление: 150% от номинального момента/0.5Гц | ||
| Диапазон регулирования по скорости | V/f управление 1:40 | |
| векторное управление 1:200 | ||
| Точность установки скорости | V/f управление ±2% | |
| векторное управление ±0.2% | ||
| Диапазон времени ускорения и замедления | 0 - 3200.0 секунд | |
| Несущая частота | 1.5кГц ~ 12кГц, частота может изменяться в зависимости от температуры окружающей среды | |
| Встроенные источники питания | Выходное напряжение | 10 VDC ±5% (1 канал); 24VDC±20% (1 канал) |
| Максимальная нагрузка | 10В: максимальный ток 10мА, для работы с потенциометром 24В: макс. ток 100мА, для работы клемм дискретного входа | |
| Аналоговые входы | Количество | 2 канала: А11, А12 |
| Тип | постоянный ток или постоянное напряжение | |
| Диапазон | А11: 0-5VDС, или 0-10VDС, или 0/4-20мА постоянного тока А12: 0-10VDС, или РТС термистор | |
| Аналоговые выходы | Количество | S2 и T3 -(0R4G -1R5G) : 1 канал, AO1; T3 прочие: 2 канала, AO1, AO2 |
| Тип | постоянное напряжение или постоянный ток | |
| Диапазон | 0-10VDC, или 0/4-20мА постоянного тока | |
| Выбор опций | выходная частота, выходной ток, установка скорости, данные последовательного порта и пр. | |
| Дискретные входы | LI1~LI8 | S2 и T3-(0R4G -1R5G): LI1~LI6/P; T3 прочие: LI1~LI8; 0-24VDC источник питания функции: вперед, реверс, запуск, сброс ошибки, многоскоростное управление, пр. |
| Принудительно активированные клеммы | f309, f310 активируют клеммы входа, функция клемм всегда действительна при включении питания и запуске | |
| Дискретные выходы | LО, СLО | опционально положительная или отрицательная логика клемм, заводская настройка отрицательной логики |
| опционально дискретный или импульсный выход, заводская настройка дискретного выхода | ||
| Релейные выходы | ТА,ТВ , ТС Т1А,Т1В ,Т1С Т2А, Т2В, Т2С | S2 и T3-(0R4G -1R5G): TA, TB, TC; T3 прочие: T1A-T1B-T1C, T2A-T2B-T2C; T x A нормально открыт, T x B нормально закрыт, T x C общая клемма допустимая нагрузка: T x AT x C: 5A@250VAC , 5A@30VDC T x BT x C: 3A@250VAC , 3A@30VCD выбор функций: ошибка, авария, достижение частоты и пр. |
| Связь | Интерфейс связи | RS-485 |
| Протокол связи | MODBUS | |
| Структура | Степень защиты | IР20 |
| Метод охлаждения | принудительное | |
| Окружающая среда | Требования к установке | внутри помещений |
| Диапазон рабочих температур | -10~40°С | |
| Температура хранения | -20 ~ 60°С | |
| Относительная влажность | не более 95RН% (без образования конденсата) | |
| Высота | до 1000м |
Габаритные размеры
85х142х116 мм, (ШхВхГ)
Установочные размеры
