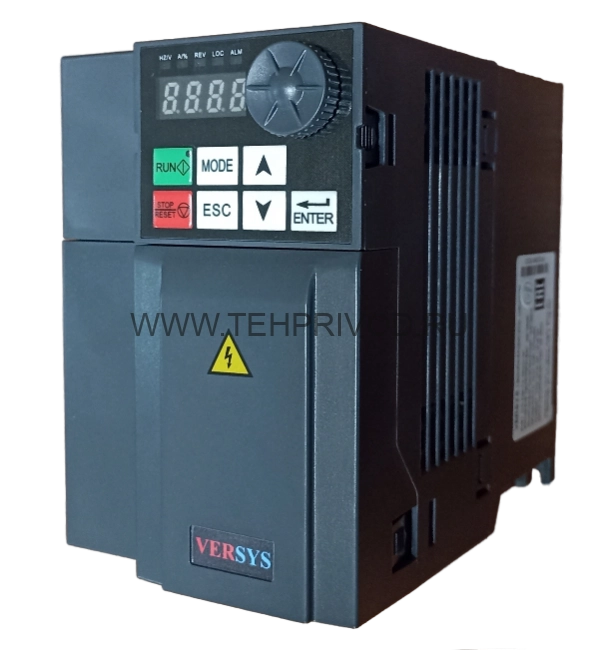

Преобразователь частоты VERSYS GS-730-4G/5R5P
| Применение | Общепромышленные/Векторные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 10 |
| Выходы | 2 релейных выхода, 1 дискретный выход (NPN/PNP), 2 аналоговых выхода |
Описание
Четыре режима управления:
- постоянный крутящий момент V/f,
- квадратичная нагрузка V/f,
- векторное управление без датчика PG,
- энергосберегающий режим
Перегрузочная способность:
- 150% номинального выходного тока в течение 60 с,
- 200% номинального выходного тока в течение 2 с.
- Высокопроизводительное векторное управление с использованием технологии потокосцепления и оценки скорости;
- Стандартная связь Modbus;
- Широкий рабочий диапазон обеспечивает адаптацию изделия к колебаниям напряжения в сети;
- Покрытие плат двумя слоями лака для работы в сложных условиях эксплуатации;
- Компактный и практичный дизайн;
- Съемная панель для удобства использования;
- Боковая часть пластикового корпуса изделия оснащена съемной защитной пластиной для обеспечения возможности установки преобразователей частоты рядом друг с другом;
- Независимая конструкция воздуховода позволяет адаптироваться к сложным и тяжелым условиям эксплуатации.
| Применение | Общепромышленные/Векторные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 10 |
| Выходы | 2 релейных выхода, 1 дискретный выход (NPN/PNP), 2 аналоговых выхода |
| Входы | 2 аналоговых входа, 10 (8+2) дискретных входов (NPN/PNP) |
| Мощность, кВт | 4 |
| Защита | IP20 |
| Ток, А | 9.4 |
| Напряжение, В | 380 |
Габаритные размеры
| H, мм | W, мм | D, мм | H1, мм | W1, мм |
| 200 | 138 | 145 | 188 | 124 |
Диаметр крепежных отверстий d = 5мм
Характеристики
| Наименование | Спецификация | |
| Вход | Номинальное напряжение | S2: 200-220В T3: 380-480В |
| Номинальная частота | 50Гц ± 5% | |
| Выход | Напряжение на выходе | 0-100% от напряжения на входе |
| Номинальный ток | в зависимости от модели | |
| Перегрузочная способность | 150 % от номинального тока в течение 60с, 200 % от номинального тока в течение 2с | |
| Управление | Метод управления | V/f с постоянным моментом, квадратичная V/f, бездатчиковое векторное управление, энергосберегающий режим |
| Метод установки частоты | с внешних клемм (включая многоскоростное управление, от аналогового входа, установка UP/DOWN, от высокоскоростного импульсного входа), с помощью клавиаруты, через последовательный порт связи | |
| Метод команд управления | клеммы дискретного входа, клавиатура, последовательный порт связи | |
| Точность установки частоты | клавиатура, установка UP/DOWN: 0.1Гц | |
| аналоговый порт, порт связи: 10бит (0.05Гц/50Гц) | ||
| Момент на низкой частоте | V/f управление: 150% от номинального момента/ЗГц | |
| векторное управление: 150% от номинального момента/0.5Гц | ||
| Диапазон регулирования по скорости | V/f управление 1:40 | |
| векторное управление 1:200 | ||
| Точность установки скорости | V/f управление ±2% | |
| векторное управление ±0.2% | ||
| Диапазон времени ускорения и замедления | 0 - 3200.0 секунд | |
| Несущая частота | 1.5кГц ~ 12кГц, частота может изменяться в зависимости от температуры окружающей среды | |
| Встроенные источники питания | Выходное напряжение | 10 VDC ±5% (1 канал); 24VDC±20% (1 канал) |
| Максимальная нагрузка | 10В: максимальный ток 10мА, для работы с потенциометром 24В: макс. ток 100мА, для работы клемм дискретного входа | |
| Аналоговые входы | Количество | 2 канала: А11, А12 |
| Тип | постоянный ток или постоянное напряжение | |
| Диапазон | А11: 0-5VDС, или 0-10VDС, или 0/4-20мА постоянного тока А12: 0-10VDС, или РТС термистор | |
| Аналоговые выходы | Количество | S2 и T3 -(0R4G -1R5G) : 1 канал, AO1; T3 прочие: 2 канала, AO1, AO2 |
| Тип | постоянное напряжение или постоянный ток | |
| Диапазон | 0-10VDC, или 0/4-20мА постоянного тока | |
| Выбор опций | выходная частота, выходной ток, установка скорости, данные последовательного порта и пр. | |
| Дискретные входы | LI1~LI8 | S2 и T3-(0R4G -1R5G): LI1~LI6/P; T3 прочие: LI1~LI8; 0-24VDC источник питания функции: вперед, реверс, запуск, сброс ошибки, многоскоростное управление, пр. |
| Принудительно активированные клеммы | f309, f310 активируют клеммы входа, функция клемм всегда действительна при включении питания и запуске | |
| Дискретные выходы | LО, СLО | опционально положительная или отрицательная логика клемм, заводская настройка отрицательной логики |
| опционально дискретный или импульсный выход, заводская настройка дискретного выхода | ||
| Релейные выходы | ТА,ТВ , ТС Т1А,Т1В ,Т1С Т2А, Т2В, Т2С | S2 и T3-(0R4G -1R5G): TA, TB, TC; T3 прочие: T1A-T1B-T1C, T2A-T2B-T2C; T x A нормально открыт, T x B нормально закрыт, T x C общая клемма допустимая нагрузка: T x AT x C: 5A@250VAC , 5A@30VDC T x BT x C: 3A@250VAC , 3A@30VCD выбор функций: ошибка, авария, достижение частоты и пр. |
| Связь | Интерфейс связи | RS-485 |
| Протокол связи | MODBUS | |
| Структура | Степень защиты | IР20 |
| Метод охлаждения | принудительное | |
| Окружающая среда | Требования к установке | внутри помещений |
| Диапазон рабочих температур | -10~40°С | |
| Температура хранения | -20 ~ 60°С | |
| Относительная влажность | не более 95RН% (без образования конденсата) | |
| Высота | до 1000м |
