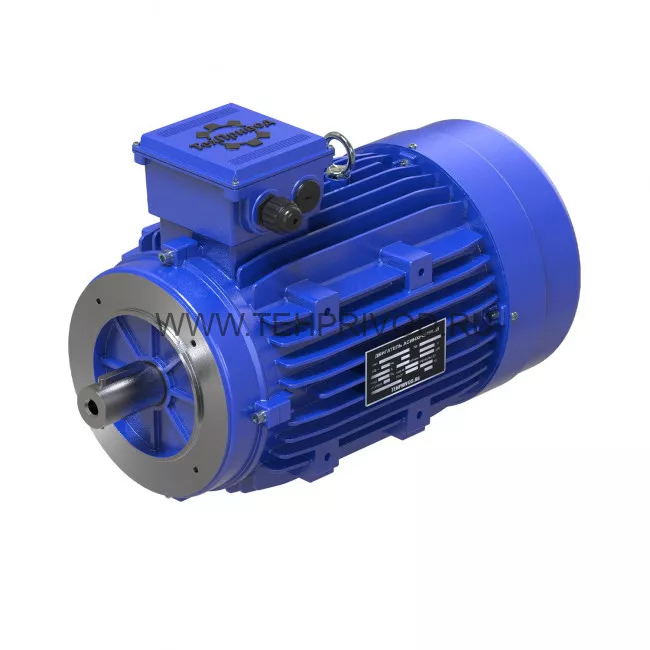

Электродвигатель MS713-2 Арт. TH150327
| Габарит | 71 |
| Обороты | 2900 |
| Напряжение питания | 220/380 |
| Монтажная позиция | B14 |
| Мощность, кВт | 0.75 |
| Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
| MS 711-2 | 0,37 | 220/380 | 1,65/0,95 | 2800 | 73,5 | 0.80 | 2,4 | 6 |
| MS 712-2 | 0,55 | 220/380 | 2,33/1,35 | 2800 | 75,5 | 0.82 | 2,4 | 6 |
| MS 713-2 | 0,75 | 220/380 | 3,33/1,93 | 2800 | 72 | 0,82 | 2,4 | 6 |
| MS 711-4 | 0,25 | 220/380 | 1,44/0,83 | 1400 | 67 | 0.68 | 2,2 | 6 |
| MS 712-4 | 0,37 | 220/380 | 1,94/1,12 | 1400 | 69,5 | 0.72 | 2,2 | 6 |
| MS 713-4 | 0,55 | 220/380 | 2,78/1,6 | 1400 | 66 | 0,75 | 2,2 | 6 |
| MS 711-6 | 0,18 | 220/380 | 1,28/0,74 | 880 | 56 | 0,66 | 1,6 | 4 |
| MS 712-6 | 0,25 | 220/380 | 1,59/0,92 | 900 | 59 | 0,7 | 2,1 | 4 |
| MS 713-6 | 0,37 | 220/380 | 2,31/1,34 | 890 | 61 | 0,69 | 2 | 4 |
| MS 711-8 | 0,09 | 220/380 | 1,51/0,87 | 750 | 48 | 0,56 | 1,5 | 3 |
| MS 712-8 | 0,12 | 220/380 | 1,72/1,00 | 750 | 51 | 0,59 | 1,6 | 2,7 |
| Тип, габарит | Монтажное исполнение | ||||||||||||||
| IMB3 | |||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
| MS71 | 112 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 145 | 145 | 119 | 190 | 255 | 8 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB5 | ||||||||||||
| d4 | d3 | d5 | d2 | T | HD | I | L | AC | b | d | t | |
| MS71 | 130 | 110 | 160 | 10 | 3,5 | 119 | 30 | 255 | 145 | 5 | 14 | 16 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB14 | ||||||||||||
| d4 | d3 | d5 | d2 | T | HD | I | L | AC | b | d | t | |
| MS71 | 85 | 70 | 105 | M6 | 2,5 | 119 | 30 | 255 | 145 | 5 | 14 | 16 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB34 | ||||||||||||||||||||
| d4 | d3 | d5 | d2 | d1 | I | I1 | A | A1 | AA | T | H | H1 | HD | L | AC | b | d | t | h | |
| MS71 | 130 | 110 | 160 | 10 | 7 | 30 | 45 | 90 | 112 | 145 | 3,5 | 190 | 71 | 119 | 255 | 145 | 5 | 14 | 16 | 8 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB35 | ||||||||||||||||||||
| d4 | d3 | d5 | d2 | d1 | I | I1 | A | A1 | AA | T | H | H1 | HD | L | AC | b | d | t | h | |
| MS71 | 85 | 70 | 105 | M6 | 7 | 30 | 45 | 90 | 112 | 145 | 2,5 | 190 | 71 | 119 | 255 | 145 | 5 | 14 | 16 | 8 |
Структура обозначения двигателей по стандарту DIN (CENELEC)
MS802-4 0,75/1400 B5
«MS» Серия
«80» габарит/высота оси вращения/высота от плоскости установки до оси вала
«2» индекс мощности
«4» количество полюсов. 2, 4, 6, 8
«0,75/1400» Мощность/обороты выходного вала
«B5» монтажное исполнение (B3, B5, B14, B34, B35)
