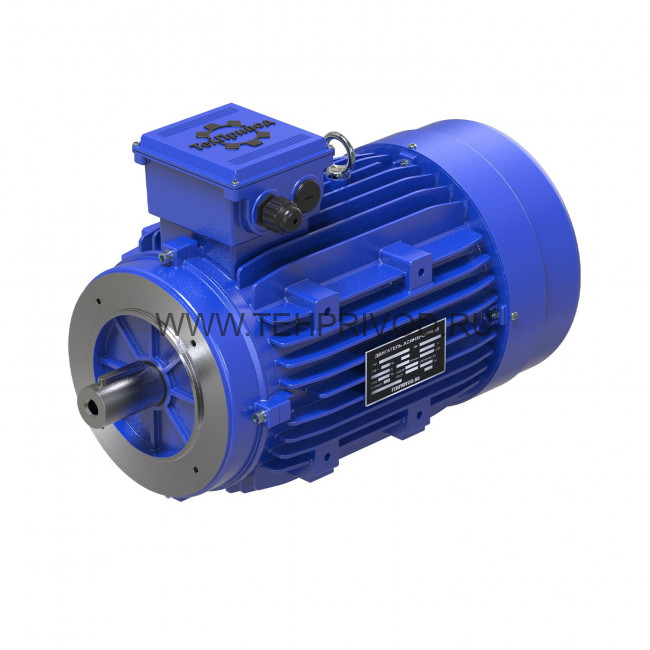

Электродвигатель MS90L2-4 Арт. TH150442
| Габарит | 90L |
| Обороты | 1400 |
| Напряжение питания | 220/380 |
| Монтажная позиция | B14 |
| Мощность, кВт | 2.2 |
| Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
| MS 90S-2 | 1,5 | 220/380 | 6.01/3.48 | 2800 | 77 | 0.85 | 2,4 | 6 |
| MS 90L-2 | 2,2 | 220/380 | 8.61/4.98 | 2800 | 78 | 0.86 | 2,4 | 6 |
| MS 90L2-2 | 3 | 220/380 | 11,1/6,42 | 2800 | 82,6 | 0,86 | 2,4 | 6 |
| MS 90S-4 | 1,1 | 220/380 | 4.74/2.75 | 1400 | 78 | 0.78 | 2,2 | 6 |
| MS 90L-4 | 1,5 | 220/380 | 6.31/3.65 | 1400 | 79 | 0.79 | 2,2 | 6 |
| MS 90L2-4 | 2,2 | 220/380 | 8,91/5,16 | 1400 | 81 | 0,8 | 2,2 | 6 |
| MS 90S-6 | 0,75 | 220/380 | 4.0/2.3 | 910 | 72.5 | 0.70 | 2.0 | 6 |
| MS 90L-6 | 1,1 | 220/380 | 5.5/3.2 | 910 | 73.5 | 0.72 | 2.0 | 6 |
| MS 90S-8 | 0,37 | 220/380 | 3.20/1.85 | 750 | 63 | 0,63 | 1,9 | 4 |
| MS 90L1-8 | 0,55 | 220/380 | 4,22/2,44 | 750 | 63 | 0,61 | 2 | 4 |
| Тип, габарит | Монтажное исполнение | ||||||||||||||
| IMB3 | |||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
| MS90L | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 185 | 145 | 140 | 230 | 360 | 10 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB5 | ||||||||||||
| d4 | d3 | d5 | d2 | T | HD | I | L | AC | b | d | t | |
| MS90L | 165 | 130 | 200 | 12 | 3,5 | 140 | 50 | 360 | 145 | 8 | 24 | 27 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB14 | ||||||||||||
| d4 | d3 | d5 | d2 | T | HD | I | L | AC | b | d | t | |
| MS90L | 115 | 95 | 140 | M8 | 3.0 | 140 | 50 | 360 | 145 | 8 | 24 | 27 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB34 | ||||||||||||||||||||
| d4 | d3 | d5 | d2 | d1 | I | I1 | A | A1 | AA | T | H | H1 | HD | L | AC | b | d | t | h | |
| MS90L | 115 | 95 | 140 | M8 | 10 | 50 | 56 | 125 | 140 | 185 | 3,0 | 230 | 90 | 140 | 360 | 145 | 8 | 24 | 27 | 10 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB35 | ||||||||||||||||||||
| d4 | d3 | d5 | d2 | d1 | I | I1 | A | A1 | AA | T | H | H1 | HD | L | AC | b | d | t | h | |
| MS90L | 165 | 130 | 200 | 12 | 10 | 50 | 56 | 125 | 140 | 185 | 3,5 | 230 | 90 | 140 | 360 | 145 | 8 | 24 | 27 | 10 |
Структура обозначения двигателей по стандарту DIN (CENELEC)
MS802-4 0,75/1400 B5
«MS» Серия
«80» габарит/высота оси вращения/высота от плоскости установки до оси вала
«2» индекс мощности
«4» количество полюсов. 2, 4, 6, 8
«0,75/1400» Мощность/обороты выходного вала
«B5» монтажное исполнение (B3, B5, B14, B34, B35)
