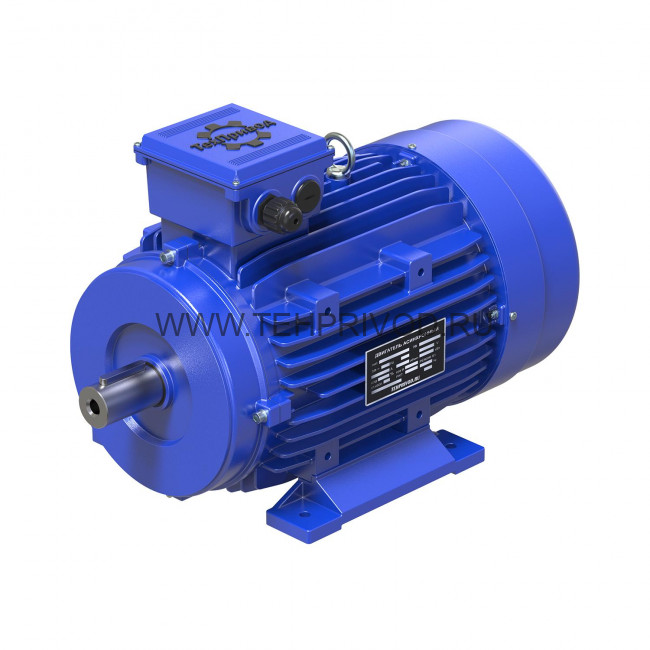

Электродвигатель АИС 100L6 Арт. TH150866
| Габарит | 100 |
| Обороты | 900 |
| Напряжение питания | 220/380 |
| Монтажная позиция | В3 |
| Мощность, кВт | 1.5 |
| Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
| АИС100L-2 | 3,00 | 220/380 | 11,1/614 | 2870 | 82,0 | 0,87 | 2,3 | 6,00 |
| АИС100LB-2 | 4,00 | 380/660 | 8,2/4,7 | 2890 | 85,5 | 0,87 | 2,3 | 7,00 |
| АИС100L1-4 | 2,20 | 220/380 | 8,6/5,0 | 1430 | 81,0 | 0,82 | 2,2 | 5,50 |
| АИС100L2-4 | 3,00 | 220/380 | 11,7/6,8 | 1430 | 82,5 | 0,81 | 2,2 | 5,50 |
| АИС100LC-4 | 4,00 | 380/660 | 15,2/8,8 | 1440 | 84,5 | 0,82 | 2,2 | 7,00 |
| АИС100L-6 | 1,50 | 220/380 | 6,9/4,0 | 940 | 77,5 | 0,74 | 2,0 | 7,00 |
| АИС100LA-8 | 0,75 | 220/380 | 4,2/2,4 | 750 | 70,0 | 0,67 | 1,8 | 4,00 |
| АИС100LB-8 | 1,10 | 220/380 | 5,8/3,4 | 750 | 72,0 | 0,69 | 1,8 | 5,00 |
| Тип, габарит | Монтажное исполнение | ||||||||||||||
| IMB3 | |||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
| АИС100L | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 170 | 170 | 270 | 380 | 11 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB5 | ||||||||||||
| d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
| АИС100L | 28 | 60 | 8 | 31 | 215 | 180 | 250 | 15 | 4.0 | 170 | 170 | 380 |
| Тип, габарит | Монтажное исполнение | |||||||||||
| IMB14 | ||||||||||||
| d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
| АИС100L | 28 | 60 | 8 | 31 | 130 | 110 | 160 | M8 | 3,5 | 170 | 170 | 380 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB34 | ||||||||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
| АИС100L | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 130 | 110 | 160 | M8 | 3,5 | 215 | 170 | 170 | 270 | 380 | 11 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||
| IMB35 | ||||||||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
| АИС100L | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 180 | 250 | 15 | 4.0 | 215 | 170 | 170 | 270 | 380 | 11 |
Структура обозначения двигателей АИС по стандарту DIN (CENELEC)
АИС90L4 У2 IM2081 2,2/1500 IP55
«АИС/AIS» Серия
«90» Габарит/высота оси вращения/высота от плоскости установки до оси вала
«L» Индекс мощности/длина сердечника/станины
«4» Количество полюсов/ индекс скорости вращения выходного вала.
2 - 3000 оборотов/мин
4 - 1500 оборотов/мин
6 - 1000 оборотов/мин
8 - 750 оборотов/мин
«У2» Климатическое исполнение и категория размещения
«IM2081» Монтажное исполнение.
«2,2/1500» Мощность, кВт/обороты выходного вала
