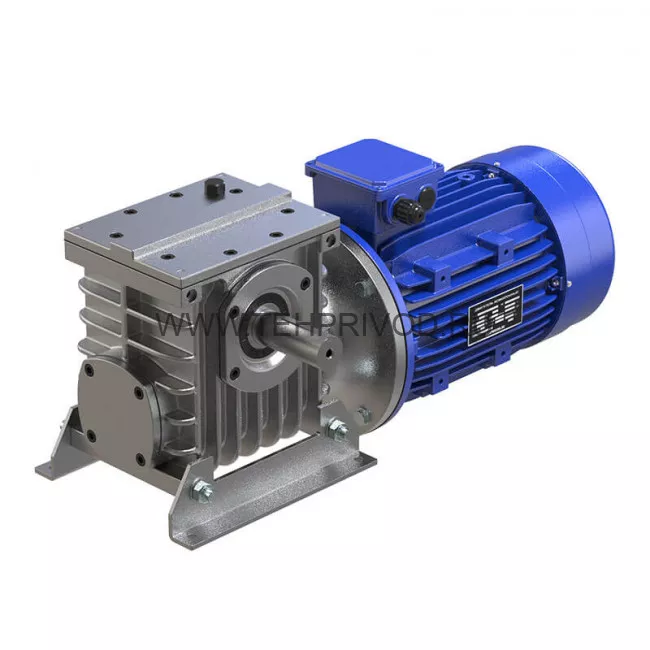

Мотор-редуктор 2МЧ-40-22-4

Мощность, кВт	0.12
Частота вращения выходного вала, об/мин	22.4
Крутящий момент, Н*м	28
Радиальная нагрузка, Н	1500

Характеристики Монтажные позиции, опции, обозначения Габаритные размеры Технические характеристики

Мощность, кВт	0.12
Частота вращения выходного вала, об/мин	22.4
Крутящий момент, Н*м	28
Радиальная нагрузка, Н	1500

Пример условного обозначения в заказе:

Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98 2МЧ - тип привода 40 - межосевое расстояние, мм 56 - номинальная частота вращения выходного вала, об/мин 51 - вариант сборки по ГОСТ 20373-80 1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94 У3 - климатическое исполнение и категория по ГОСТ 15150-69 380 - напряжение сети, В

Технические характеристики 2МЧ-40
Номинальная частота вращения выходного вала, об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу Н х м , при ПВ , %			КПД, % в непрерывном режиме с ПВ 100%, не менее	Типоразмер двигателя серии АИР	Мощность двигателя, кВТ	Корректированный уровень звуковой мощности, дБА, не более	Масса мотор-редуктора, кг не более

		40		100
224	1500	20			68	63В2	0,55	80	12,4
180		24			67	63В2	0,55	80	12,4
140		22			58	63В4	0,37	80	12,4
112		28	26		57	63В4	0,37	80	12,4
90		32	30		55	63В4	0,37	80	12,4
71		35	30		52	63В4	0,37	80	12,4
56		30	28		50	63А4	0,25	80	12,4
45		40	36		48	63А4	0,25	80	12,4
35,5		36	31		43	63А4	0,25	80	12,4
35,5		31	31		41	56В4	0,18	80	10,5
28		32	31		38	56В4	0,18	80	10,5
22,4		28	26		37	56А4	0,12	80	10,5
