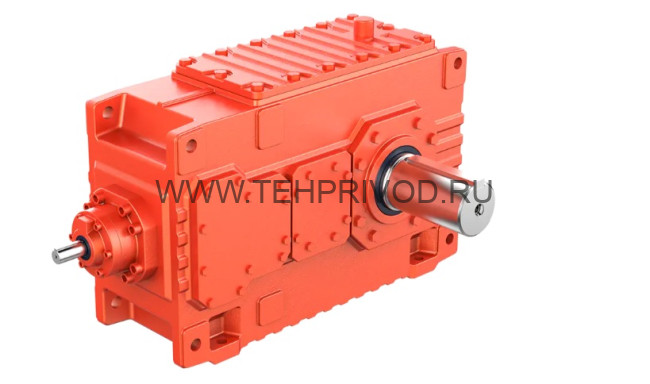

Мотор-редуктор Flender H3KH18A28

Габаритные и присоединительные размеры

Выходной вал редуктора H3.H18

Монтажные позиции

H – горизонтальное

V – вертикальное

Обозначения

• H – Тип редуктора: H – Косозубый
• 4 – Кол-во ступеней: 1-4
• S – Конфигурация выходного вала: S - Цельный вал с параллельной шпонкой в соответствии с DIN 6885/1
• H – Монтажное расположение: H – горизонтальное
• 11 – Габарит: 03 – 28
• A – Конструкция валов: A, B, C, D, и т. д.
• 100 – Передаточное отношение

B – Конически-косозубый

V - Цельный вал с параллельной шпонкой в соответствии с DIN 6885/1 с усиленной втулкой

C - Сплошной вал без параллельной шпонки

H - Полый вал со шпоночным пазом в соответствии с DIN 6885/1

D - Полый вал с термоусадочным диском

K - Полый вал со шлицем в соответствии с DIN 5480

F - Вал с фланцем

V – вертикальное
