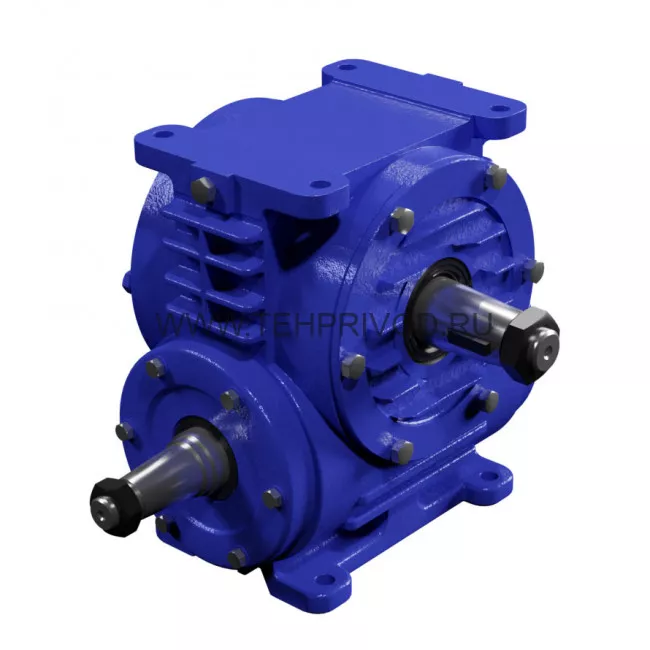

Редуктор Ч-100-25-51

Передаточное число	25
Крутящий момент, Н*м	466

Передаточное число	25
Крутящий момент, Н*м	466

Редуктор Ч-100	Обозначение размеров	aw	L	L1	L2	L3	L4	L5	L6	I	d	b	H	h
Редуктор Ч-100	Размер, мм	100	373	240	200	125	177	225	257	40	19	45	312	100

Редуктор Ч-100	Обозначение размеров	h1	h2	D	D1	B	B1	B2	B3	B4	B6	B7
Редуктор Ч-100	Размер, мм	18	179	140	220	341	175	140	155	450	218	217

Редуктор Ч-100: размеры входных и выходных валов
Выходные концы валов		L	L1	L2	b	d	d1	t	m
конические	вал быстроходный	80	58	24	6	32	M20x1,5	17,05	-
конические	вал тихоходный	110	82	32	12	45	M30x2	23,45	-
цилиндрические	вал быстроходный	80	-	-	10	32	-	35	-
цилиндрические	вал тихоходный	110	-	-	14	45	-	48,5	-
вал полый шлицевой		205	90	57,5	-	45	46	-	2

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор Ч-100-40-51-УЗ-В, где:

Ч — тип редуктор, 100 — межосевое расстояние в мм, 40 — номинальное передаточное число, 51 — вариант сборки,

УЗ и Т — климатическое исполнение и категория размещения,

В — поставка редуктора с вентилятором (для режима работы 1).

Номинальное передаточное число	Редуктор Ч-100
	Фактическое передаточное число	Частота вращения быстроходного вала, 1500, мин. -1		Частота вращения быстроходного вала, 1000, мин. -1		Частота вращения быстроходного вала, 750, мин. -1

		Наибольший допускаемый крутящий момент, Н.м	КПД	Наибольший допускаемый крутящий момент, Н.м	КПД	Наибольший допускаемый крутящий момент, Н.м	КПД
8	7,75	380	0,93	426	0,92	477	0,91
10	10	367	0,93	410	0,91	460	0,9
12,5	12	374	0,92	420	0,9	470	0,89
16	15,5	392	0,89	440	0,87	492	0,85
20	20	389	0,87	414	0,85	464	0,83
25	24	372	0,87	417	0,84	466	0,83
31,5	31	400	0,7	448	0,66	500	0,63
40	40	387	0,78	433	0,74	485	0,71
50	48	389	0,77	436	0,73	488	0,71
63	64	313	0,69	350	0,64	396	0,6
80	84	292	0,69	327	0,61	366	0,58
