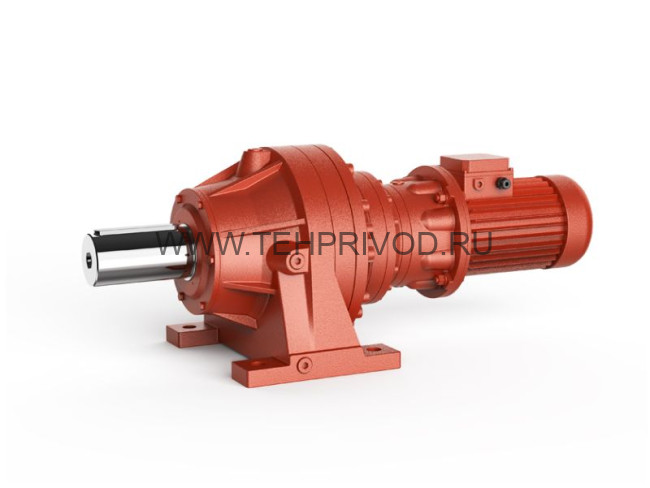

Планетарные SPN 10 L 3 101 HC... AM
| Мощность, кВт | 32 |
| Частота вращения выходного вала, об/мин | 14.8 |
| Обороты электродвигателя | 1500 |
| Передаточное число | 101 |
| Мощность, кВт | 32 |
| Частота вращения выходного вала, об/мин | 14.8 |
| Обороты электродвигателя | 1500 |
| Передаточное число | 101 |
| Крутящий момент, Н*м | 18700 |
Габаритные и присоединительные размеры
Одноступенчатый соосный мотор-редуктор SPN10 L1
Двухступенчатый соосный мотор-редуктор SPN10 L2
Трехступенчатый соосный мотор-редуктор SPN10 L3
Четырехступенчатый соосный мотор-редуктор SPN10 L4
Двухступенчатый угловой мотор-редуктор SPN10 R2(B)
Двухступенчатый угловой мотор-редуктор SPN10 R2(C)
Трехступенчатый угловой мотор-редуктор SPN10 R3
Четырехступенчатый угловой мотор-редуктор SPN10 R4
SPN 06 L 2 18.1 HC D100 A W … …
SPN серия
06 габарит (00 – 21)
L конфигурация. L соосный, R под углом 90 град
2 кол-во ступеней (1, 2, 3, 4)
18.1 передаточное отношение
HC конфигурация выходной группы( PC корпус на лапах с целым валом со шпонкой, PZ корпус на лапах +шлицевой вал, MC выходной фланец+ шпоночный вал, MZ выходной фланец +шлицевой вал, HC выходной фланец+ усиленный шпоночный вал, HZвыходной фланец+ усиленный шлицевой вал, FP полый выходной вал со стяжной муфтой, FZ полый шлицевой вал, VK усиленный, удлиненный для миксеров вал со шпонкой )
D100 конфигурация входной группы (AD входной целый вал, FAD входной целый вал с вентилятором, AM входной адаптер под двигатель IEC, ABA адаптер под гидромотор, RV дополнительный редуктор RV на входной группе, RSKF дополнительный конический редуктор на входной группе
A расположение в пространстве
W конфигурация выходного вала P выходная шестерня, B0 шлицевой вал, M0 полый вал, G0 стяжная муфта, W0 выходной фланец
CS1, CS2, CS3 тип дополнительного охлаждения
LX, RX доп. опции
