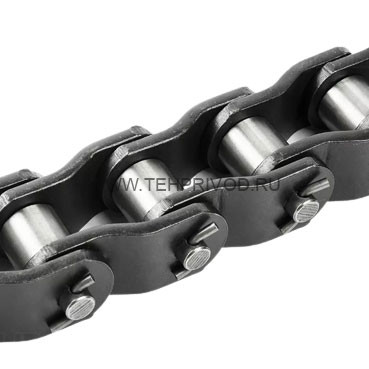

Цепь ПРИ-103,2-650 ГОСТ

Ширина между внутренними пластинами, мм	49
Диаметр валика, мм	24
Длина валика, мм	135
Разрушающая нагрузка, кН/кгс	650/650000

Ширина между внутренними пластинами, мм	49
Диаметр валика, мм	24
Длина валика, мм	135
Разрушающая нагрузка, кН/кгс	650/650000
Вес одного метра цепи (расчетная), кг/м	28,8
Шаг, мм	103,2
Диаметр ролика, в мм	46
Высота пластины, мм	60
b max, мм	73

Обозначение цепи по ГОСТ 13568-97	Шаг, мм	Диаметр ролика, в мм	Ширина между пластинами, мм	Диаметр валика, мм	Длина валика, мм	Высота пластины, в мм	b max, мм	Разрушающая нагрузка, кН/кгс	Вес одного метра цепи (расчетная), кг/м
	t	d1	b1 min	d2	b7 max	h max	b max	Q min	q
Цепь ПРИ-103,2-650 ГОСТ	103,2	46	49	24	135	60	73	650/650000	28,8
