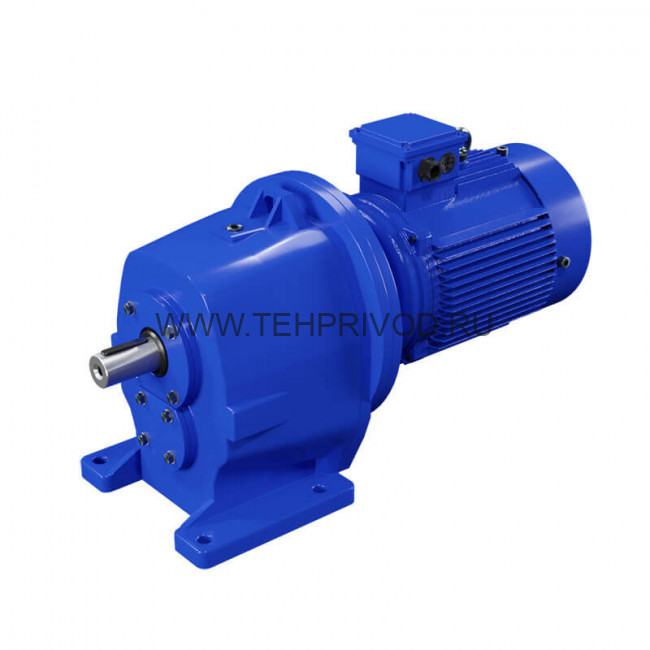

Редуктор 4МЦ2С63-71-110-1,1 ЦУ3

Мощность, кВт1.1
Частота вращения выходного вала, об/мин71
Тип двигателяАИР80А4
Крутящий момент, Н*м148
Артикул: 4МЦ2С63-71-110-1,1 ЦУ3
В наличии
Цена по запросу
Мощность, кВт1.1
Частота вращения выходного вала, об/мин71
Тип двигателяАИР80А4
Крутящий момент, Н*м148
Радиальная нагрузка, Н3000
Технические характеристики 4МЦ2С-63
Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на конце тихоходного вала, Н Масса без смазки, не более, кг Типоразмер двигателя Мощность двигателя КПД мотор-редуктора, %, не менее
28 175 3300 21 АИР71В6Р3 0,55 66
35,5 140 3000 21 АИР71В6Р3 0,55 66
35,5 190 3500 27 АИР80А6Р3 0,75 68
45 113 2600 21 АИР71В6Р3 0,55 66
45 154 3100 27 АИР80А6Р3 0,75 68
56 96 2400 21 АИР71А4Р3 0,55 68
56 140 3000 21 АИР71В4Р3 0,75 73
56 206 3400 27 АИР80А4Р3 1,1 73
71 75 2100 21 АИР71А4Р3 0,55 72
71 105 2600 21 АИР71В4Р3 0,75 73
71 148 3000 27 АИР80А4Р3 1,1 73
90 57 1800 21 АИР71А4Р3 0,55 72
90 78 2200 21 АИР71В4Р3 0,75 73
90 112 2600 27 АИР80А4Р3 1,1 73
90 153 3100 27 АИР80В4Р3 1,5 75
112 47 1700 21 АИР71А4Р3 0,55 72
112 65 2000 21 АИР71В4Р3 0,75 73
112 92 2300 27 АИР80А4Р3 1,1 73
112 128 2400 27 АИР80В4Р3 1,5 75
112 187 3400 32 АИР90L4Р3 2,2 78
125 43 1600 21 АИР71А4Р3 0,55 72
125 59 1900 21 АИР71В4Р3 0,75 73
125 84 2300 27 АИР80А4Р3 1,1 73
125 114 2600 27 АИР80В4Р3 1,5 75
125 159 3100 27 АИР80В2Р3 2,2 80
140 37 1500 21 АИР71А4Р3 0,55 72
140 52 1800 21 АИР71В4Р3 0,75 73
140 73 2100 27 АИР80А4Р3 1,1 73
140 101 2500 27 АИР80В4Р3 1,5 75
140 149 3100 27 АИР80В2Р3 2,2 80
180 27 1300 16 АИР63В2 0,55 72
180 36 1500 21 АИР71А2Р3 0,75 75
180 53 1800 21 АИР71В2Р3 1,1 75
180 73 2100 27 АИР80А2Р3 1,5 74
180 107 2500 27 АИР80В2Р3 2,2 86
180 150 3000 32 АИР90L2Р3 3 81
224 22 1100 16 АИР63В2 0,55 72
224 29 1300 21 АИР71А2Р3 0,75 75
224 46 1700 21 АИР71В2Р3 1,1 75
224 63 1900 27 АИР80А2Р3 1,5 74
224 92 2400 27 АИР80В2Р3 2,2 86
224 125 2700 32 АИР90L2Р3 3 81
280 18 1000 16 АИР63В2 0,55 72
280 24 1200 21 АИР71А2Р3 0,75 75
280 36 1500 21 АИР71В2Р3 1,1 75
280 50 1700 27 АИР80А2Р3 1,5 74
280 73 2100 27 АИР80В2Р3 2,2 86
280 99 2400 32 АИР90L2Р3 3 81

Размеры концов валов (цилиндрический вал)
Тип Размер, мм
d l b t
4МЦ2С 63 28 60 8 31




Размеры концов валов (конический вал)
Тип Размер, мм
d1 d2 l l1 b t d d3
4МЦ2С 63 25,9 М16х1,5-8g 60 42 5 28,4 28 38



Пример условного обозначения в заказе

Мотор-редуктор 4МЦ2С-63-56-0,75-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91

  • 4МЦ2С - тип мотор-редуктора
  • 63 - межосевое расстояние, мм
  • 56 - частота вращения выходного вала, об/мин
  • 0,75 - мощность электродвигателя, кВт
  • G310 - Крепление выходным фланцем / G110 — Крепление на лапах
  • ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
  • 2 - категория точности
  • 380 - номинальное напряжение электросети, В
