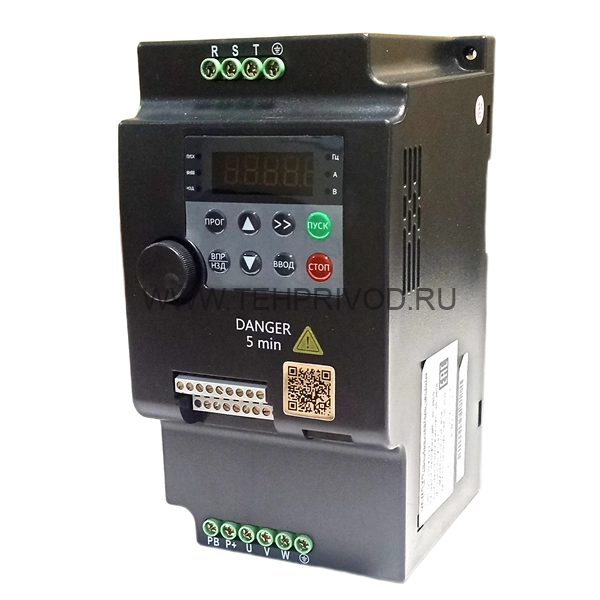

Преобразователь частоты VERSYS GS-200-4.0G3
| Применение | Общепромышленные/Векторные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 60 |
| Выходы | 1 дискретный, 1 релейный, 1 аналоговый |
Описание
VERSYS GS-200-4.0G3 - компактный преобразователь частоты c векторным или v/f управлением. Пользователь выбирает способ управления в меню настроек самостоятельно исходя из задачи.
Функции:
- Защита от перенапряжения в цепи постоянного тока, которое может возникнуть при работе с инерционной нагрузкой;
- Защита от потери фазы питания;
- Защита от потери фазы на выходе преобразователя частоты;
- Автоматическое ограничение выходного тока при работе с "тяжелой" нагрузкой;
- Защита от короткого замыкания на землю и межфазного короткого замыкания;
- Встроенный источник питания +24В постоянного тока;
- Автоматическая настройка на параметры электродвигателя для полноценной работы в векторном режиме с высоким крутящим моментом;
- Встроенная функция качания частоты;
- Встроенная функция отсчета заданной длины;
- Торможение постоянным током;
- Электронный потенциометр (MOP);
- PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.);
- Режим простого ПЛК;
- Порт RS485, протокол Modbus.
| Применение | Общепромышленные/Векторные |
| Интерфейс | RS485 Modbus RTU |
| Перегрузка 150% по току, время, (с) | 60 |
| Выходы | 1 дискретный, 1 релейный, 1 аналоговый |
| Входы | 1 аналоговый вход, 5 дискретных входов |
| Мощность, кВт | 4 |
| Защита | IP20 |
| Ток, А | 9 |
| Напряжение, В | 380 |
Технические характеристики GS-200-4.0G3
| Производитель: | VERSYS |
| Серия: | GS-200 |
| Модель: | GS-200-4.0G3 |
| Применение: | общепром |
Мощностные характеристики
| Мощность, кВт: | 4 |
| Номинальный ток, А: | 9 |
| Напряжение питания, В: | 380В |
| Диапазон напряжения питания, В: | 380В -15~20% |
| Фазность (количество фаз): | 3 |
| Выходная частота, Гц: | 0.1-599.9 |
| Перегрузка, %: | 150% в течение 1 минуты, 180% в течение 10 сек |
Функциональные характеристики
| Метод задания команды запуска: | Пульт управления, входные клеммы, протокол связи |
| Метод задания частоты: | Цифровое задание, аналоговое задание/импульсный вход, протокол связи |
Протоколы связи
| Интерфейс RS485 (Modbus RTU): | + |
Управление
| ПИД-регулятор: | ПИД - регулирование |
| Управление по V/f (скалярное): | + |
| Векторное управление с обратной связью: | - |
| Бессенсорное векторное управление: | + |
Характеристики окружающей среды
| Рабочая температура, °С: | 40 °C (40~50 °C: необходимо снижение выходного тока на 2% на каждый градус превышения температуры |
| Относительная влажность | < 95% без конденсата |
| Высота над уровнем моря | < 1000м, свыше 1000 метров: необходимо снижать нагрузку на 1% каждые 100 метров высоты |
Габаритные размеры
95.6х180х120 мм, (ШхВхГ)
Установочные размеры
