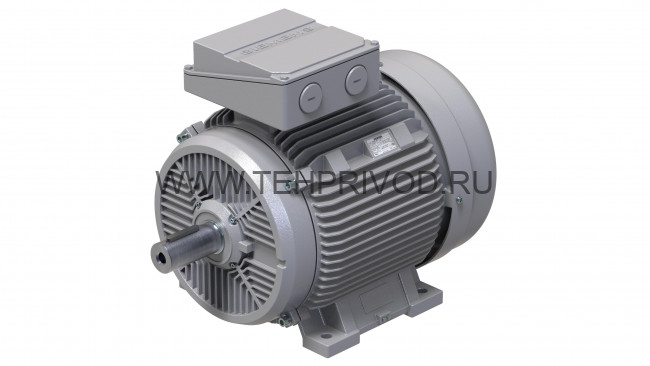

Электродвигатель 1LA7060-2AA Артикул TH147784

Габарит63
Обороты2900
Напряжение питания220/380
Монтажная позицияB3
Артикул: TH147784
В наличии
Габарит63
Обороты2900
Напряжение питания220/380
Монтажная позицияB3
Мощность0.18
Тип двигателя Мощность, KW Напряжение, V Сила тока, A Обороты, об/мин Eff, % Power Factor Tstart/Tn Ist/In (A)
1LA7060-2 0.18 220/380 0.91/0.53 2800 69 0.75 2,4 6
1LA7060-4 0.12 220/380 0.84/0.48 1400 60 0.63 2,2 6

Монтажное исполнение
IMB3 IMB14 IMB5 Общие размеры
A1 A l1 d l b t H1 d1 d4 d3 d5 d2 T d4 d3 d5 d2 T AA AC HD H L h
100 80 40 11 23 4 12,5 63 7 75 60 90 M5 2,5 115 95 140 10 3.0 130 130 102 165 230 7

Наименование

1

L

A

7

0

9

6

-

4

A

A

1

2

-

Z

Значения по порядку

1

2

3

4

5

6

7

-

8

9

10

11

12

-

13

Наименование 1LA7096-4AA12-Z

Значения по порядку 1-2-3.

ТИП ЭЛЕКТРОДВИГАТЕЛЯ.

1LA- трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

Наименование 1LA7096-4AA12-Z

Значение по порядку 4.

ПОКАЗАТЕЛЬ МОЩНОСТИ.

7 – стандартная,

9 – повышенная

Наименование 1LA7096-0AA12-Z

Значения по порядку 5-6

ГАБАРИТ

Обозначение

05

06

07

08

09

10

11

13

16

Габарит

56

63

71

80

90

100

112

132

160

Наименование 1LA7096-4AA12-Z

Значение по порядку 7.

ИНДЕКС МОЩНОСТИ ДВИГАТЕЛЯ (ДЛИНА РОТОРА, СТАТОРА)

0(1) Короткий «S»

3(4) Средний «М»

6(7) Длинный «L»

Наименование 1LA7096-4AA1-Z

Значение по порядку 8.

КОЛИЧЕСТВО ПОЛЮСОВ / ОБОРОТОВ

2 полюса / 3000 об

4 полюса / 1500 об

6 полюсов / 1000 об

8 полюсов / 750 об

Наименование 1LA7096-4AA12-Z

Значение по порядку 9.

КОНСТРУКЦИЯ

Для односкоростных двигателей

А- стандартные

Для двухскоростных двигателей

A- с постоянным моментом

B- с вентиляторной нагрузкой

Наименование 1LA7096-4AA12-Z

Значение по порядку 10.

КОНСТРУКЦИЯ

Для односкоростных двигателей

А - класс ротора 16

В - класс ротора 13

С - класс ротора 10

Для двухскоростных двигателей

А - переключение полюсов 4/2

В - переключение полюсов 8/4

D - переключение полюсов 6/4

Наименование 1LA7096-4AA12-Z

Значение по порядку 11.

НАПРЯЖЕНИЕ ПИТАНИЯ, СХЕМА ПОДКЛЮЧЕНИЯ

1= 230V Δ / 400V Y

6= 400V Δ / 690V Y

3, 5, 9 – специальные напряжения

Наименование 1LA7096-4AA12-Z

Значение по порядку 12. МОНТАЖНОЕ ИСПОЛНЕНИЕ

Значение

0

1

2

4

6

7

Монтажная позиция

IM B3

IM B5

IM B14

IM V1

IM B35

IM B34

Расшифровка

Лапы

Большой фланец

Малый фланец

Вал вертикально вниз

Комби: Большой фланец+ лапы

Комби: Малый фланец + лапы

Наименование 1LA7096-0AA12-Z

Значение по порядку 13.

КОД ОПЦИИ

А11 - Защита двигателя РТС - термисторами с 3 температурными датчиками для аварийного отключения

А12 - Защита двигателя РТС - термисторами с 6 температурными датчиками для аварийного отключения и сигнализации

А23 Датчик температуры двигателя со встроенным термистором KTY 84-130

А25 Датчик температуры двигателя со встроенными 2 термисторами KTY 84-130

М34 Исполнение для Zone 21 (IP65) прямое включение в сеть

М35 Исполнение для Zone 22 (IP55) прямое включение в сеть

М38 Исполнение для Zone 21 (IP65) питание от частотного привода

М39 Исполнение для Zone 22 (IP55) питание от частотного приво

М72 Исполнение для Zone 2 прямое включение в сеть (Ex nA II T3)

М73 Исполнение для Zone 2 питание от частотного привода (Ex nA II T3)

Н57 Энкодер (HTL)

Н58 Энкодер (TTL)

H61 Принудительное охлаждение и энкодер (HTL)

H62 Тормоз и энкодер (HTL)

H63 Тормоз и принудительное охлаждение

H64 Тормоз, и принудительное охлаждение и энкодер (HTL)

H97 Принудительное охлаждение и энкодер (TTL)

H98 Тормоз и энкодер (TTL)

H99 Тормоз и принудительное охлаждение и энкодер (TTL)

G17 Принудительное охлаждение

G26 Тормоз и энкодер

G50 Посадочное место установки датчика вибрации для контроля подшипников

C00 Питание тормоза 24 В постоянного тока

C01 Питание тормоза 400В, 50 Гц

C02 Питание тормоза 180 В постоянного тока (от ММ411-ECOFAST)

K9,10 Клемная коробка сбоку

K16 Второй рабочий конец вала (Стандартный)

K20 Подшипники для случая повышенной нагрузки на вал

K37 Малошумное исполнение для 2 полюсных двигателей, направление вращения по часовой стрелке

K38 Малошумное исполнение для 2 полюсных двигателей, направление вращения против часовой стрелки

K45 Антиконденсатный подогрев 230 В

K46 Антиконденсатный подогрев 115 В

K50 Исполнение IP 65

K52 Исполнение IP 55

K82 Ручной привод тормоза
