Электродвигатель 1LE1002-0DA2 Артикул TH148093
Мощность, кВт | 0.75 |
Габарит | 80 |
Обороты | 2900 |
Напряжение питания | 220/380 |
Монтажная позиция | B35 |
Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
1LE1002-0DA2 | 0,75 | 220/380 | 3.03/1.75 | 2800 | 76.5 | 0.85 | 2,4 | 6 |
![](/wa-data/public/shop/img/imb3-122.png)

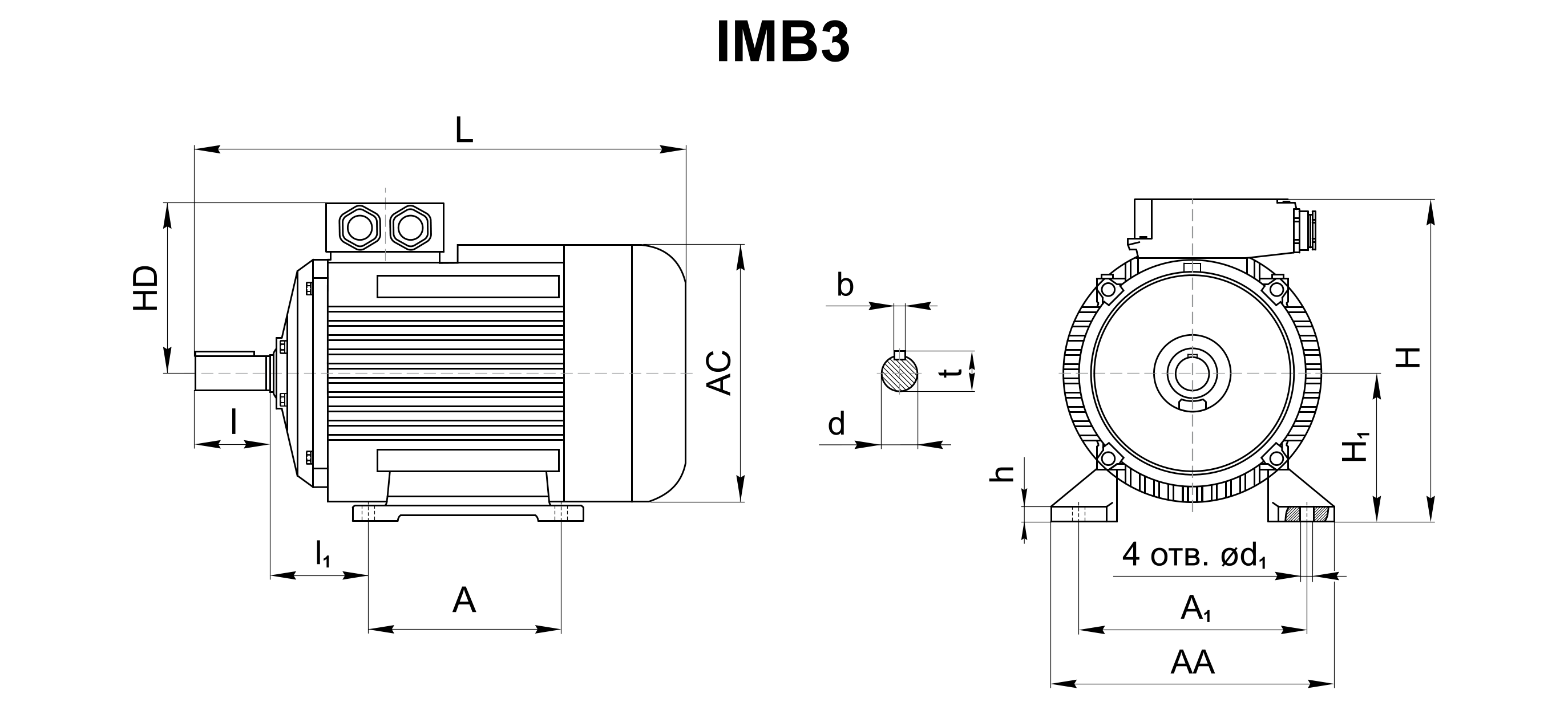

Тип, габарит | Монтажное исполнение | ||||||||||||||
IMB3 | |||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
1LE1002-0DA2 | 125 | 100 | 50 | 19 | 40 | 6 | 21,5 | 80 | 10 | 165 | 165 | 130 | 210 | 295 | 9 |
![](/wa-data/public/shop/img/imb5-119.png)

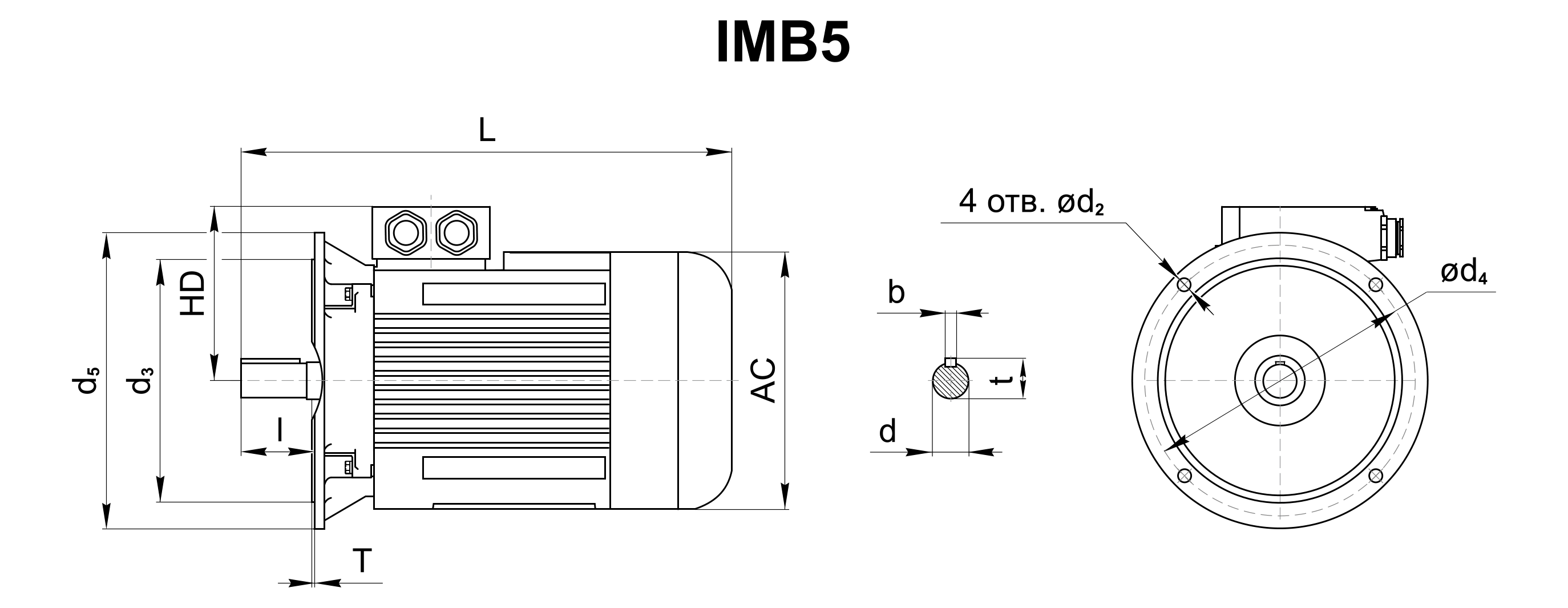

Тип, габарит | Монтажное исполнение | |||||||||||
IMB5 | ||||||||||||
d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
1LE1002-0DA2 | 19 | 40 | 6 | 21,5 | 165 | 130 | 200 | 12 | 3,5 | 165 | 130 | 295 |
![](/wa-data/public/shop/img/imb14-118.png)

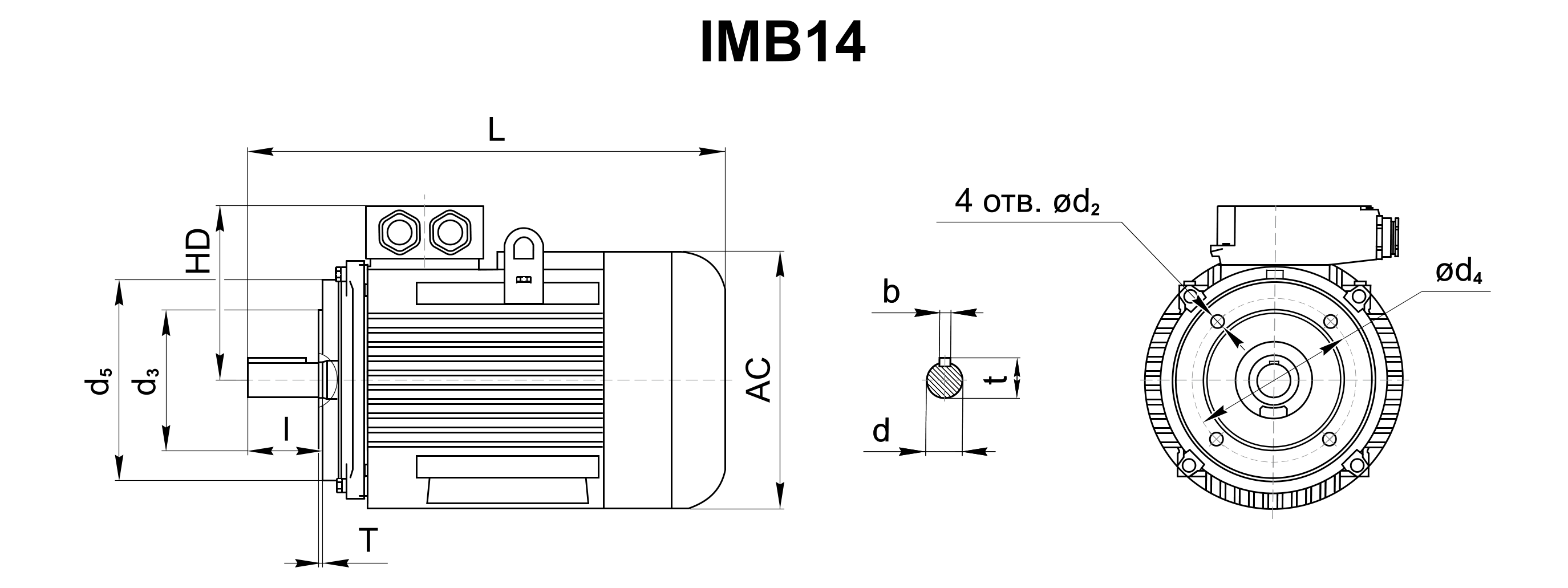

Тип, габарит | Монтажное исполнение | |||||||||||
IMB14 | ||||||||||||
d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
1LE1002-0DA2 | 19 | 40 | 6 | 21,5 | 100 | 80 | 120 | M6 | 3.0 | 165 | 130 | 295 |
![](/wa-data/public/shop/img/imb34-119.png)

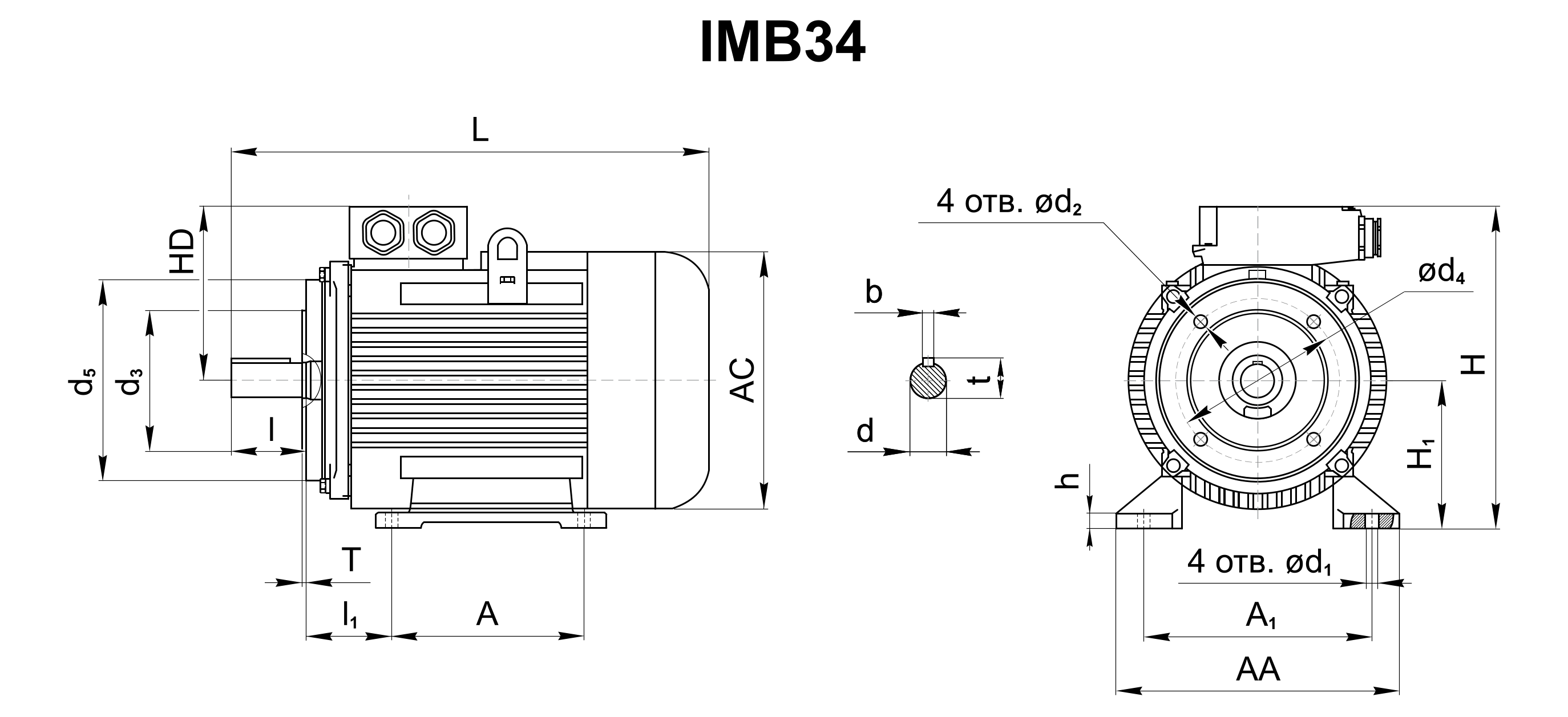

Тип, габарит | Монтажное исполнение | |||||||||||||||||||
IMB34 | ||||||||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
1LE1002-0DA2 | 125 | 100 | 50 | 19 | 40 | 6 | 21,5 | 80 | 10 | 100 | 80 | 120 | M6 | 3.0 | 165 | 165 | 130 | 210 | 295 | 9 |
![](/wa-data/public/shop/img/imb35-119.png)

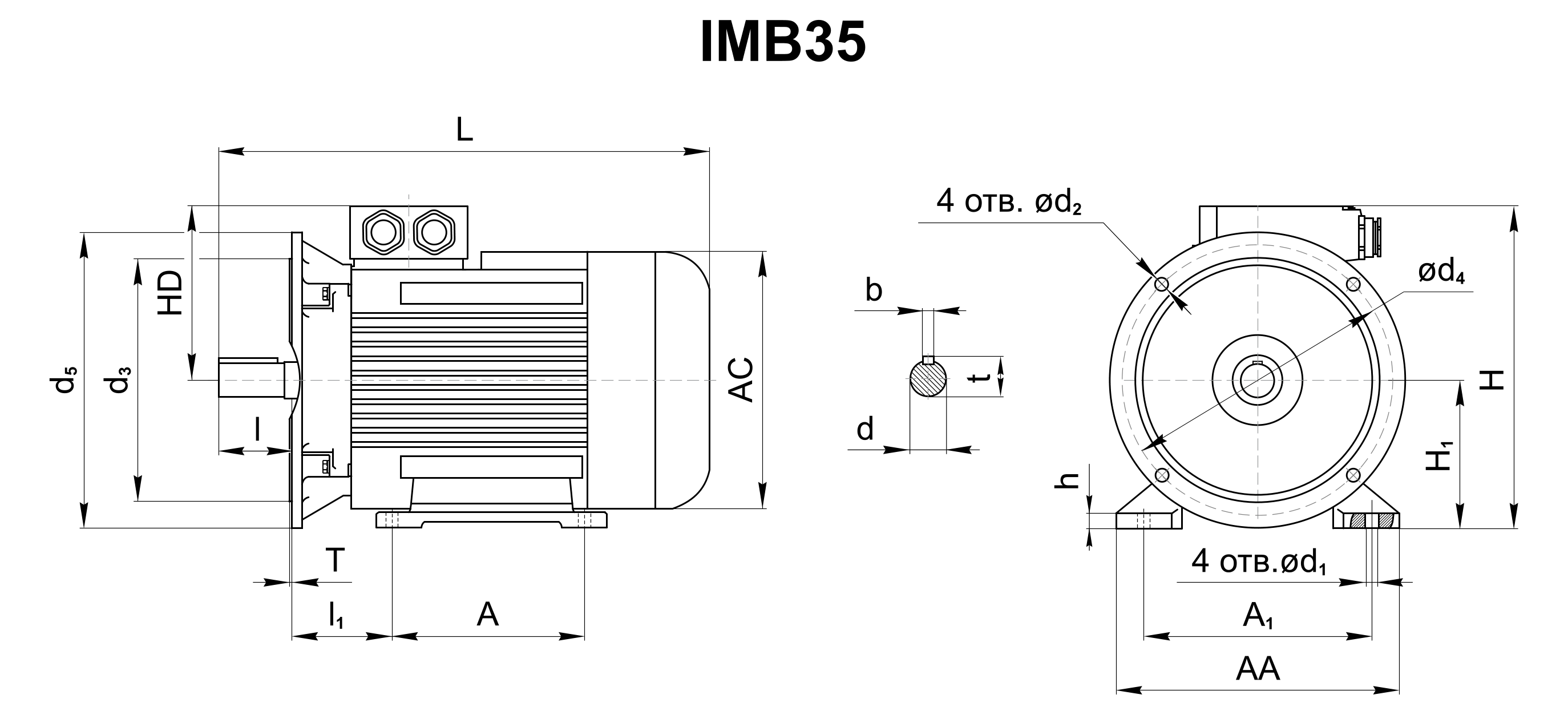

Тип, габарит | Монтажное исполнение | |||||||||||||||||||
IMB35 | ||||||||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
1LE1002-0DA2 | 125 | 100 | 50 | 19 | 40 | 6 | 21,5 | 80 | 10 | 165 | 130 | 200 | 12 | 3,5 | 165 | 165 | 130 | 210 | 295 | 9 |
![](/wa-data/public/shop/img/montazhnye-pozitsii-dvigateley-28.png)
Структура обозначения двигателя Siemens
1LE1002-1AD43-4FA4-Z
1LE1002-1AD43-4FA4-Z
1LE1 Самостоятельно вентилируемые
1LE1002-1AD43-4FA4-Z
002 Двигатели с высоким КПД. Высокая эффективность Eff2.
(001 Двигатели с повышенной эффективностью Eff1)
1LE1002-1AD43-4FA4-Z
1A = 100-й габарит
(0В=63, 0С=71, 0D=80, 0E=90 1A=100, 1B=112, 1C=132, 1D=160)
1LE1002-1AD43-4FA4-Z
D - 8-ми полюсные (A - 2, B - 4, C – 6, D – 8-ми полюсные соответственно)
1LE1002-1AD43-4FA4-Z
4 – индекс мощности (длина активной части ротора)
0, 1 – S, короткая
2, 3 – M, средняя
4, 5, 6, 7 – L, длинная
1LE1002-1AD43-4FA4-Z
3-4 Напряжение питания/ схема подключения
2-1 = 220V Δ / 380V Y
2-2 = 230V Δ / 400V Y
3-3 = 380V Δ / 660V Y
3-4 = 400V Δ / 690V Y
1LE1002-1AD43-4FA4-Z
F – фланец IM B5
A – на лапах IMB3
F – фланец IMB5
J – комбинированный IMB35
K – фланец IMB14
N – комбинированный IMB34
1LE1002-1AD43-4FA4-Z
A – без защиты
B – 3 термистора РТС
C – 6 термисторов РТС
1LE1002-1AD43-4FA4-Z
Расположение клеммной коробки. Со стороны выходного вала
4 – коробка сверху
5 - коробка слева
6 - коробка справа
7 - коробка снизу
1LE1002-1AD43-4FA4-Z
Z – коды опций. Возможно текстовое описание.
