Электродвигатель MSEJ 160L1-6 Арт. TH150219
| Габарит | 160L |
| Обороты | 900 |
| Напряжение питания | 380/660 |
| Монтажная позиция | B14 |
| Мощность, кВт | 11 |
| Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
| MSEJ 132S1-2 | 5,5 | 380/660 | 11.2/6.46 | 2900 | 84,7 | 0,88 | 2,2 | 7,5 |
| MSEJ 132S1-2 | 7,5 | 380/660 | 15.1/8.67 | 2900 | 86 | 0,88 | 2,2 | 7,5 |
| MSEJ 132S-4 | 5,5 | 380/660 | 11.9/6.84 | 1440 | 84,7 | 0,83 | 2,2 | 7,5 |
| MSEJ 132S-6 | 3 | 380/660 | 7.53/4.33 | 960 | 79,7 | 0,76 | 2,1 | 6,5 |
| MSEJ 132S-8 | 2,2 | 380/660 | 6.34/3.65 | 710 | 74,2 | 0,71 | 2 | 6 |
| Тип, габарит | Монтажное исполнение | ||||||||||||||

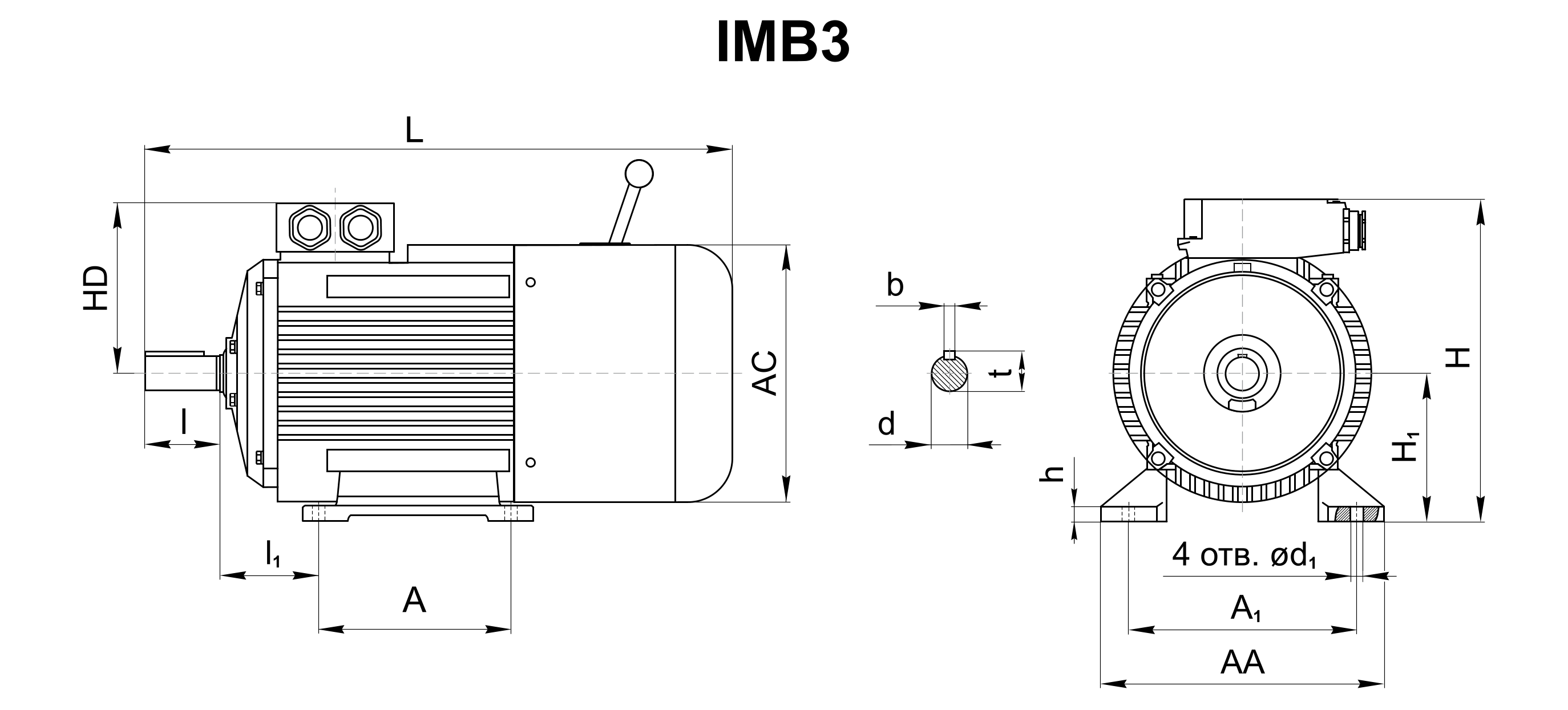

| IMB3 | |||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
| MSEJ 160L | 254 | 254 | 108 | 42 | 110 | 12 | 45 | 160 | 15 | 320 | 330 | 260 | 420 | 760 | 18 |
| Тип, габарит | Монтажное исполнение | |||||||||||

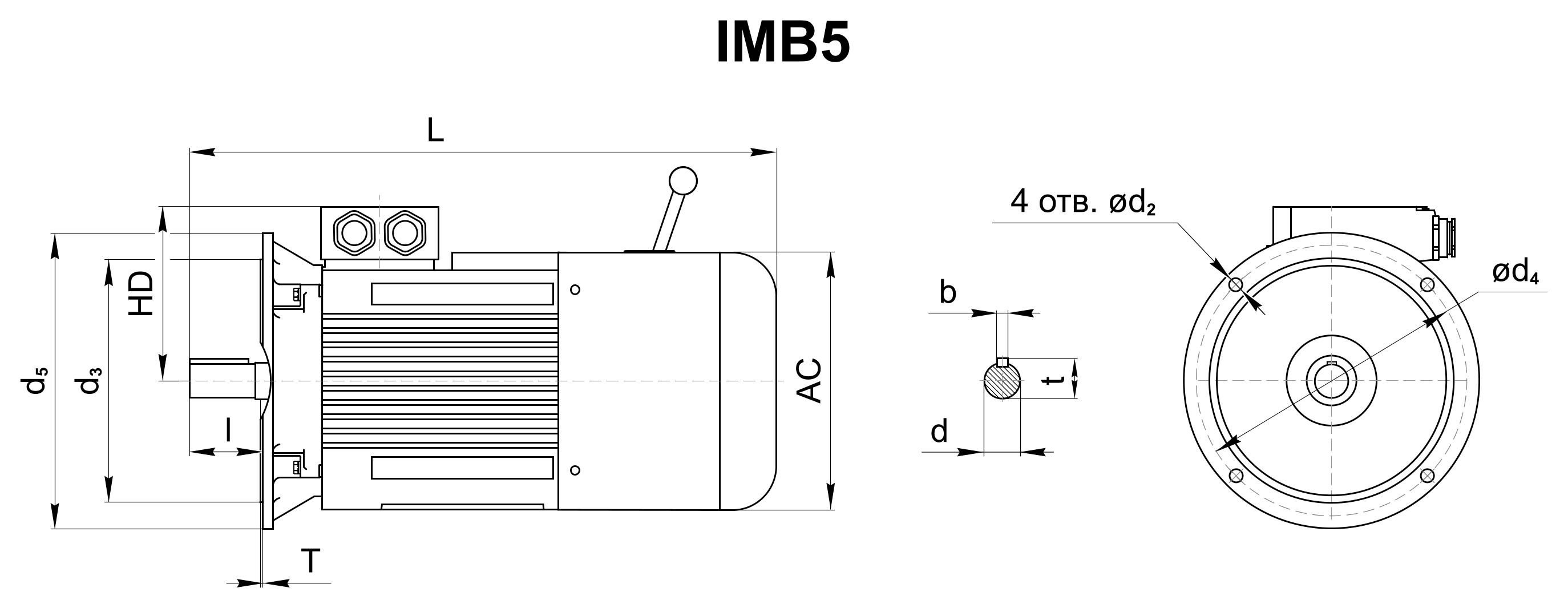

| IMB5 | ||||||||||||
| d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
| MSEJ 160L | 42 | 110 | 12 | 45 | 300 | 250 | 350 | 15 | 5.0 | 330 | 260 | 760 |
| Тип, габарит | Монтажное исполнение | |||||||||||

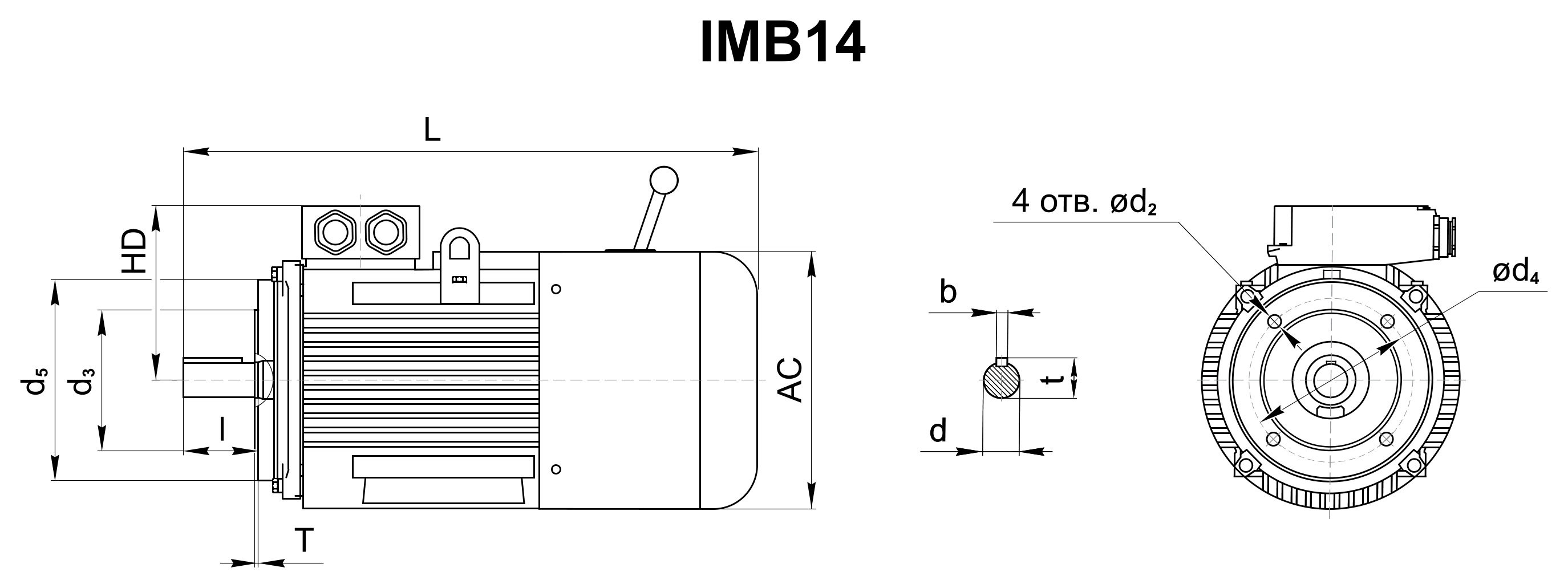

| IMB14 | ||||||||||||
| d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
| MSEJ 160L | 42 | 110 | 12 | 45 | 215 | 180 | 250 | M12 | 4.0 | 330 | 260 | 760 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||

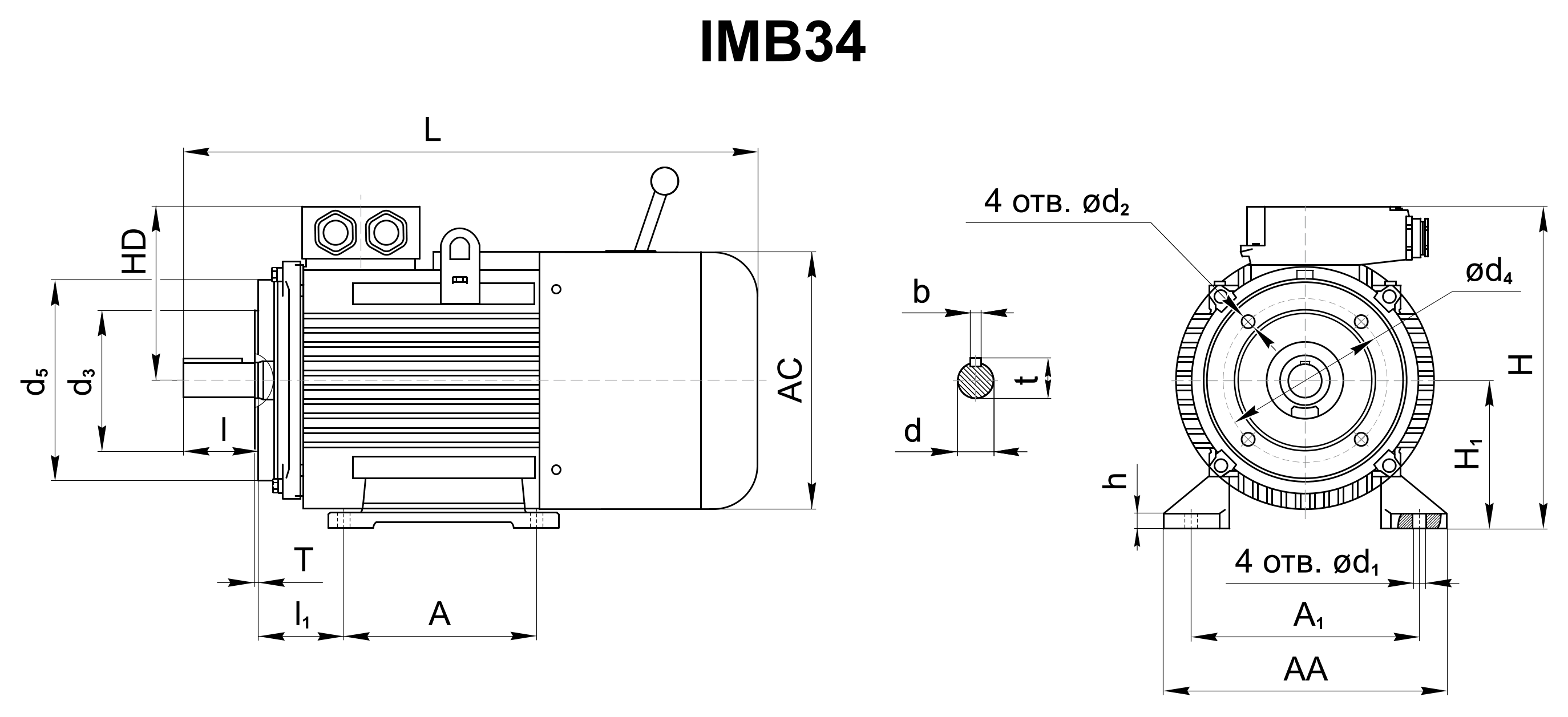

| IMB34 | ||||||||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
| MSEJ 160L | 254 | 254 | 108 | 42 | 110 | 12 | 45 | 160 | 15 | 215 | 180 | 250 | M12 | 4.0 | 320 | 330 | 260 | 420 | 760 | 18 |
| Тип, габарит | Монтажное исполнение | |||||||||||||||||||

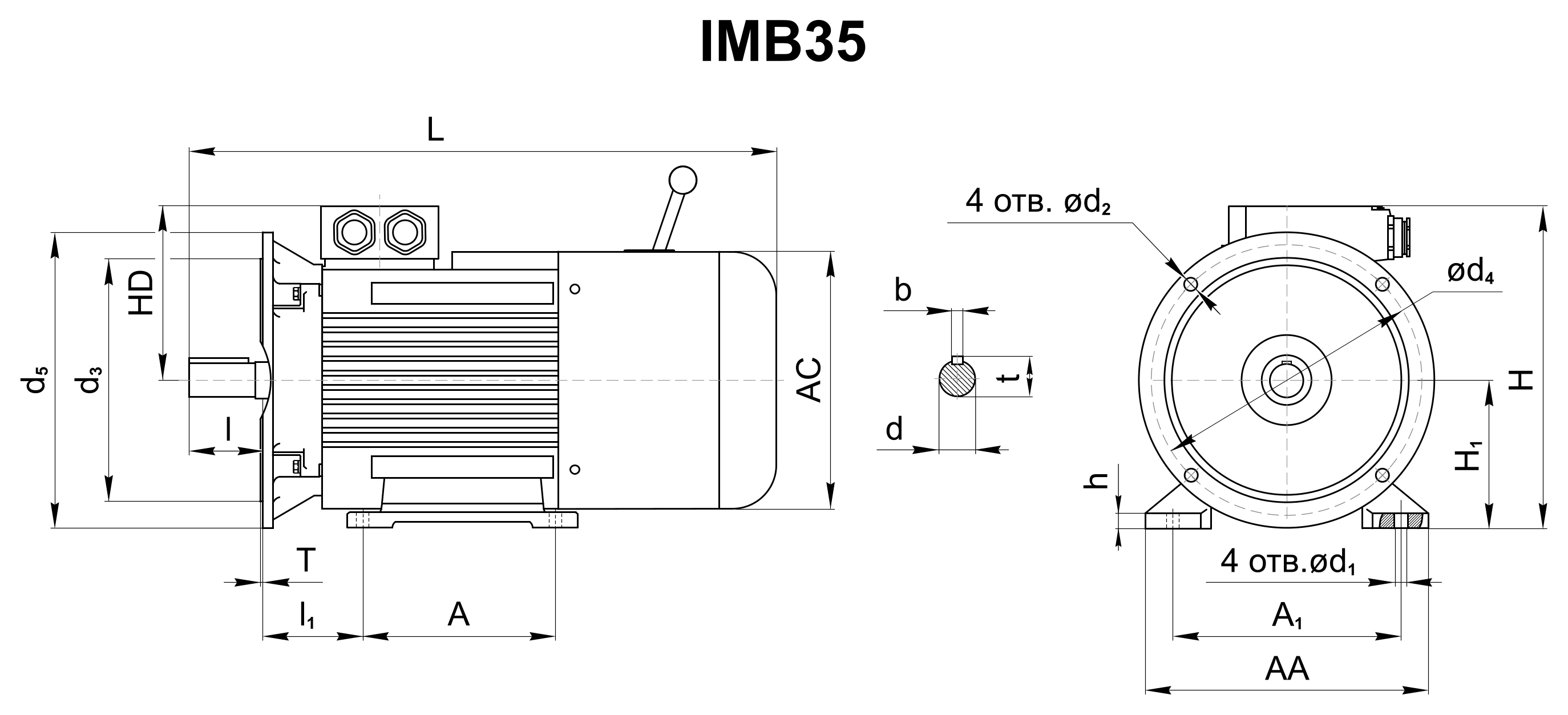

| IMB35 | ||||||||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
| MSEJ 160L | 254 | 254 | 108 | 42 | 110 | 12 | 45 | 160 | 15 | 300 | 250 | 350 | 15 | 5.0 | 320 | 330 | 260 | 420 | 760 | 18 |
Структура обозначения двигателей MSEJ
MSEJ 802-4 0,75/1400 B5
«MSEJ» Серия двигателей по стандарту DIN (CENELEC) со встроенным электромагнитным тормозом
«80» габарит/высота оси вращения/высота от плоскости установки до центра вала
«2» индекс мощности
«4» количество полюсов. 2, 4, 6, 8
«0.75/1400» Мощность, кВт / обороты выходного вала
«B5» монтажное исполнение (B3, B5, B14, B34, B35)
