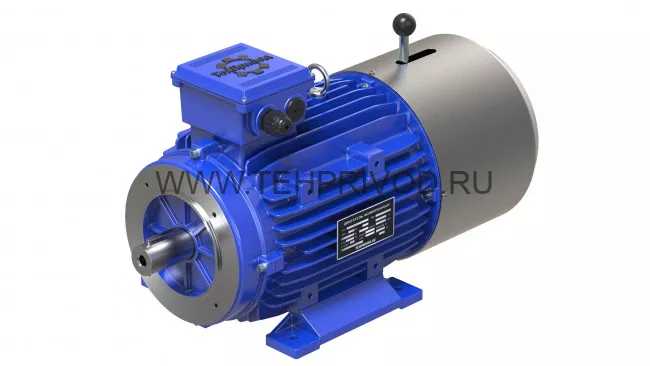

Электродвигатель MSEJ 112M-8 Арт. TH150263
Габарит | 112 |
Обороты | 750 |
Напряжение питания | 220/380 |
Монтажная позиция | B34 |
Мощность, кВт | 1.5 |
Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
MSEJ 112M1-2 | 4 | 220/380 | 14.4/8.31 | 2860 | 83,1 | 0,88 | 2,2 | 7,5 |
MSEJ 112M2-2 | 5,5 | 220/380 | 19.4/11.2 | 2860 | 84,7 | 0,88 | 2,2 | 7,5 |
MSEJ 112M3-2 | 7,5 | 220/380 | 26.0/15.1 | 2870 | 86 | 0,88 | 2,2 | 7,5 |
MSEJ 112M1-4 | 4 | 220/380 | 15.4/8.92 | 1430 | 83,1 | 0,82 | 2,3 | 7 |
MSEJ 112M2-4 | 5,5 | 220/380 | 20.5/11.9 | 1430 | 84,7 | 0,83 | 2,3 | 7 |
MSEJ 112M1-6 | 2,2 | 220/380 | 9.78/5.66 | 940 | 77,7 | 0,76 | 2,1 | 6,5 |
MSEJ 112M2-6 | 3 | 220/380 | 13.0/7.53 | 940 | 79,7 | 0,76 | 2,1 | 6,5 |
MSEJ 112M-8 | 1,5 | 220/380 | 8.13/4.71 | 700 | 70,2 | 0,69 | 2 | 5 |
![](/wa-data/public/shop/img/imb3-91.png)
Тип, габарит | Монтажное исполнение | ||||||||||||||
IMB3 | |||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | AA | AC | HD | H | L | h | |
MSEJ 112M1 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 240 | 180 | 178 | 290 | 460 | 12 |
MSEJ 112M2 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 240 | 180 | 178 | 290 | 500 | 12 |
![](/wa-data/public/shop/img/imb5-88.png)
Тип, габарит | Монтажное исполнение | |||||||||||
IMB5 | ||||||||||||
d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
MSEJ 112M1 | 28 | 60 | 8 | 31 | 215 | 180 | 250 | 15 | 4.0 | 180 | 178 | 460 |
MSEJ 112M2 | 28 | 60 | 8 | 31 | 215 | 180 | 250 | 15 | 4.0 | 180 | 178 | 500 |
![](/wa-data/public/shop/img/imb14-87.png)
Тип, габарит | Монтажное исполнение | |||||||||||
IMB14 | ||||||||||||
d | l | b | t | d4 | d3 | d5 | d2 | T | AC | HD | L | |
MSEJ 112M1 | 28 | 60 | 8 | 31 | 130 | 110 | 160 | M10 | 3,5 | 180 | 178 | 460 |
MSEJ 112M2 | 28 | 60 | 8 | 31 | 130 | 110 | 160 | M10 | 3,5 | 180 | 178 | 500 |
![](/wa-data/public/shop/img/imb34-88.png)
Тип, габарит | Монтажное исполнение | |||||||||||||||||||
IMB34 | ||||||||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
MSEJ 112M1 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 130 | 110 | 160 | M10 | 3,5 | 240 | 180 | 178 | 290 | 460 | 12 |
MSEJ 112M2 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 130 | 110 | 160 | M10 | 3,5 | 240 | 180 | 178 | 290 | 500 | 12 |
![](/wa-data/public/shop/img/imb35-87.png)
Тип, габарит | Монтажное исполнение | |||||||||||||||||||
IMB35 | ||||||||||||||||||||
A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
MSEJ 112M1 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 15 | 4.0 | 240 | 180 | 178 | 290 | 460 | 12 |
MSEJ 112M2 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 15 | 4.0 | 240 | 180 | 178 | 290 | 500 | 12 |
![](/wa-data/public/shop/img/montazhnye-pozitsii-dvigateley-msej.png)
Структура обозначения двигателей MSEJ
MSEJ 802-4 0,75/1400 B5
«MSEJ» Серия двигателей по стандарту DIN (CENELEC) со встроенным электромагнитным тормозом
«80» габарит/высота оси вращения/высота от плоскости установки до центра вала
«2» индекс мощности
«4» количество полюсов. 2, 4, 6, 8
«0.75/1400» Мощность, кВт / обороты выходного вала
«B5» монтажное исполнение (B3, B5, B14, B34, B35)
