Электродвигатель MS160L-8 Арт. TH150630
| Габарит | 160L |
| Обороты | 750 |
| Напряжение питания | 380/660 |
| Монтажная позиция | B35 |
| Мощность, кВт | 7.5 |
| Тип двигателя | Мощность, KW | Напряжение, V | Сила тока, A | Обороты, об/мин | Eff, % | Power Factor | Tstart/Tn | Ist/In (A) |
| MS 160M1-2 | 11 | 380/660 | 21.3/12.2 | 2930 | 88 | 0.88 | 2,2 | 7 |
| MS 160M2-2 | 15 | 380/660 | 28.7/16.4 | 2930 | 89 | 0.89 | 2,2 | 7 |
| MS 160L-2 | 18 | 380/660 | 34.6/19.8 | 2930 | 90 | 0.90 | 2,2 | 7 |
| MS 160M-4 | 11 | 380/660 | 22.3/12.7 | 1460 | 88 | 0.85 | 2.0 | 7 |
| MS 160L-4 | 15 | 380/660 | 30/17.1 | 1460 | 89 | 0.85 | 2.0 | 7 |
| MS 160LB4 | 18,5 | 380/660 | 36.5/21 | 1460 | 90.5 | 0.85 | 2,2 | 7,5 |
| MS 160M-6 | 7,5 | 380/660 | 16.5/9.43 | 970 | 86 | 0.80 | 2.0 | 6,5 |
| MS 160L-6 | 11 | 380/660 | 24.1/13.8 | 970 | 87.5 | 0.79 | 2.0 | 6,5 |
| MS 160M1-8 | 4 | 380/660 | 10.5/6.05 | 750 | 81 | 0,73 | 2 | 6 |
| MS 160M2-8 | 7,5 | 380/660 | 13.9/7.99 | 750 | 85 | 0,75 | 1,9 | 6 |

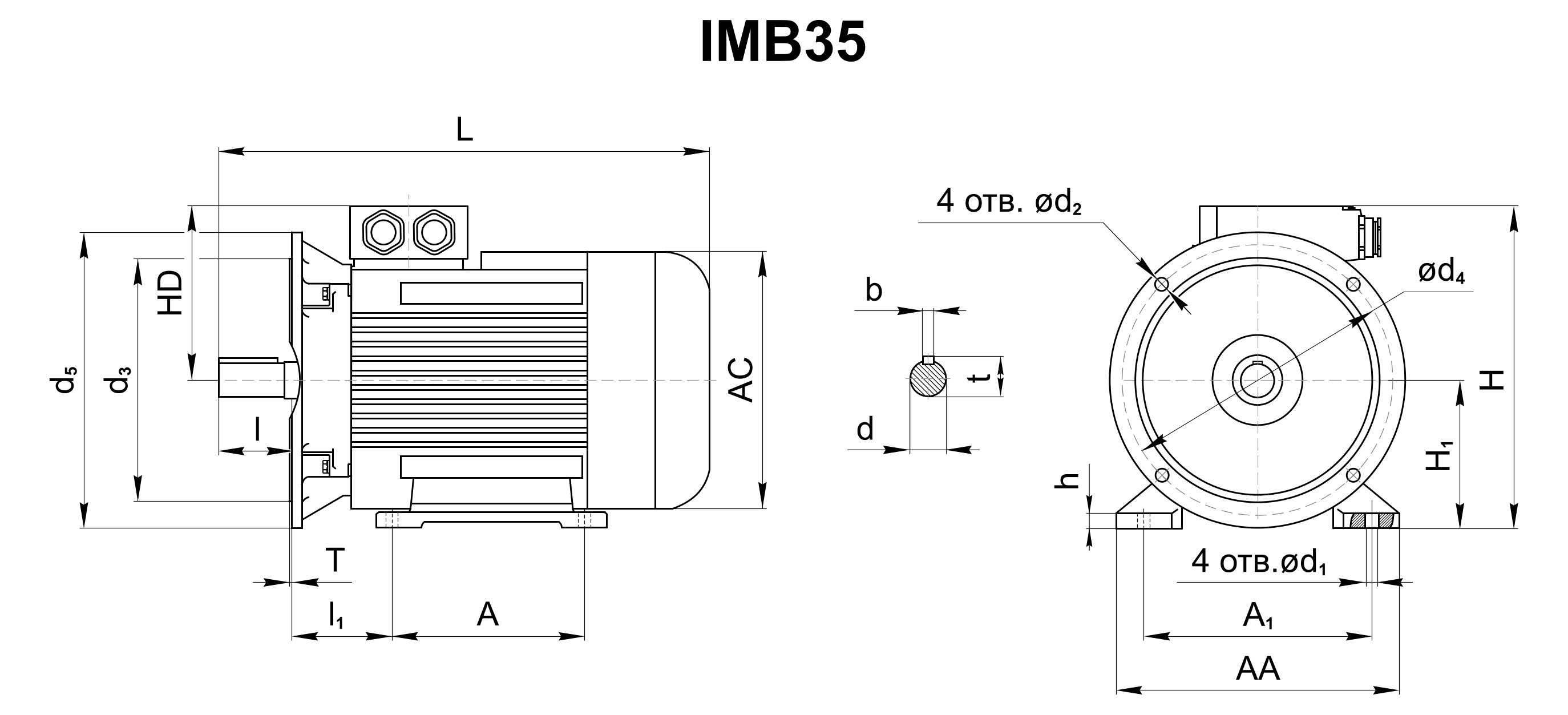

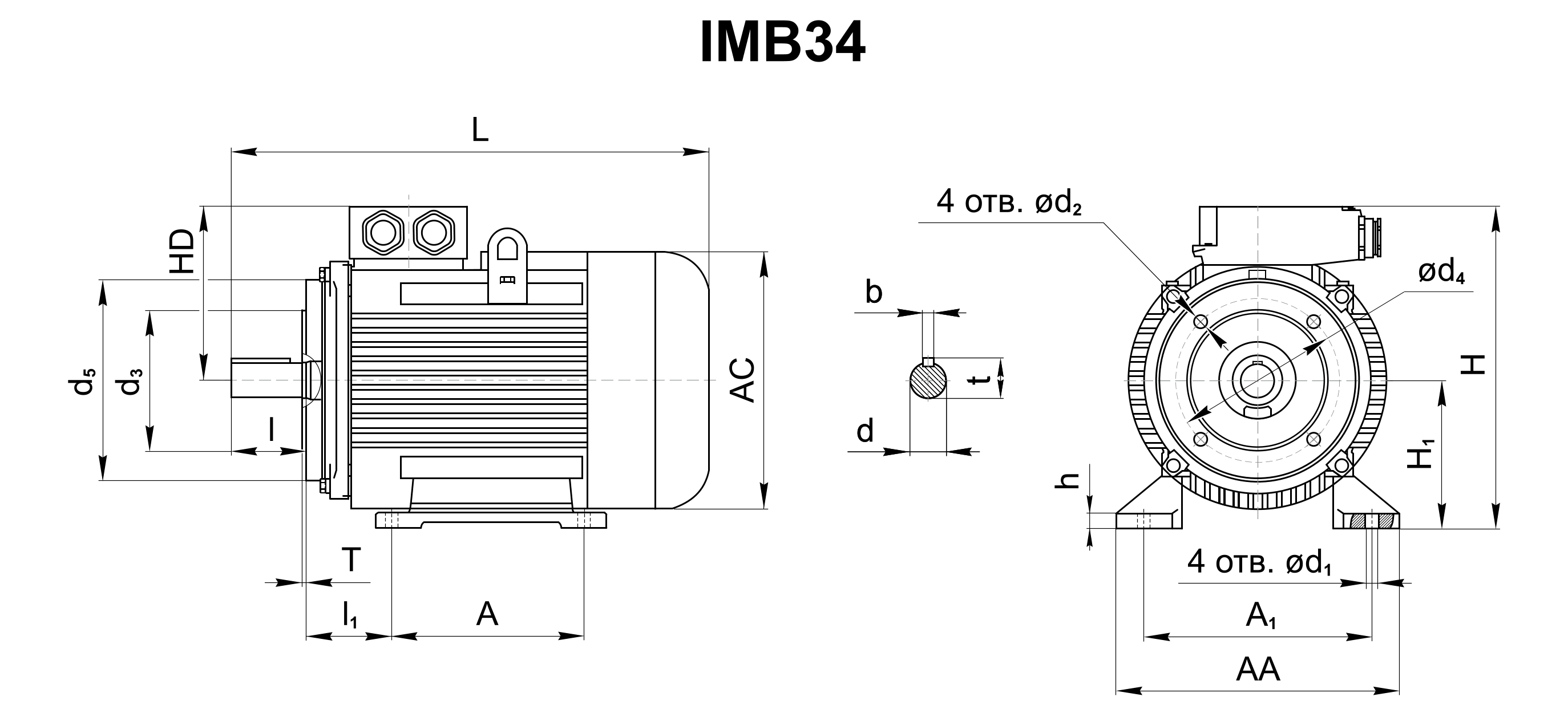

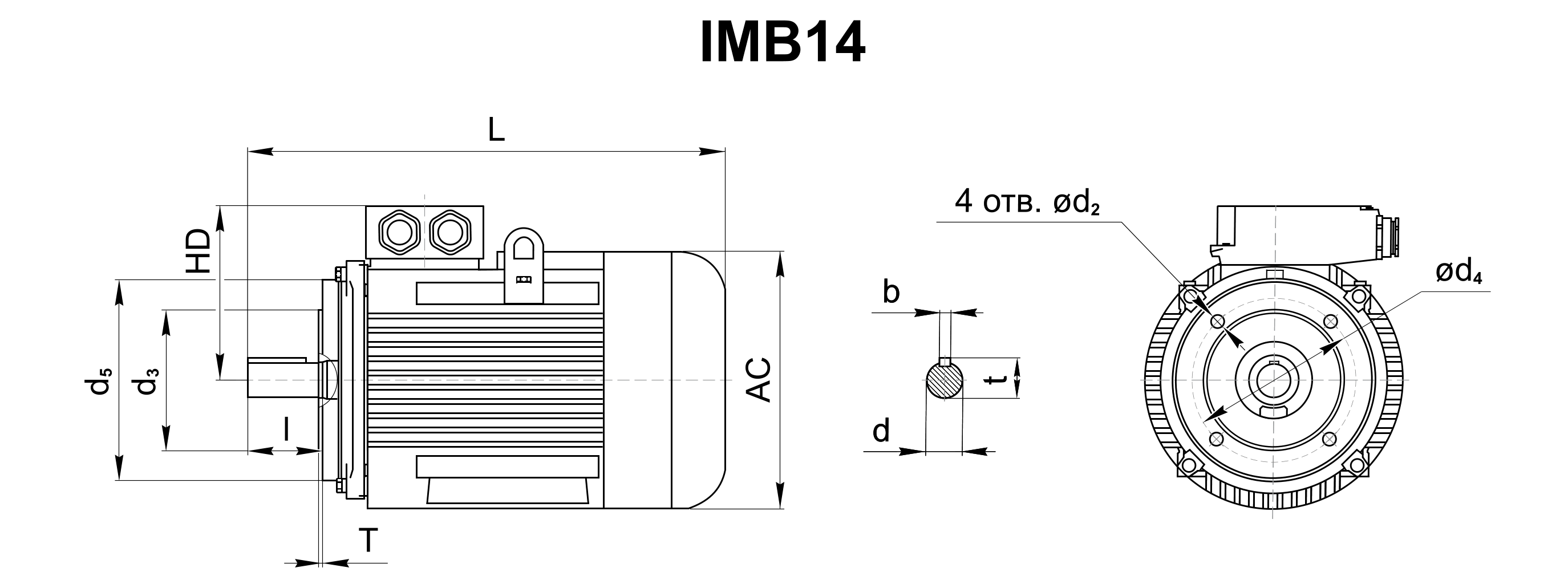

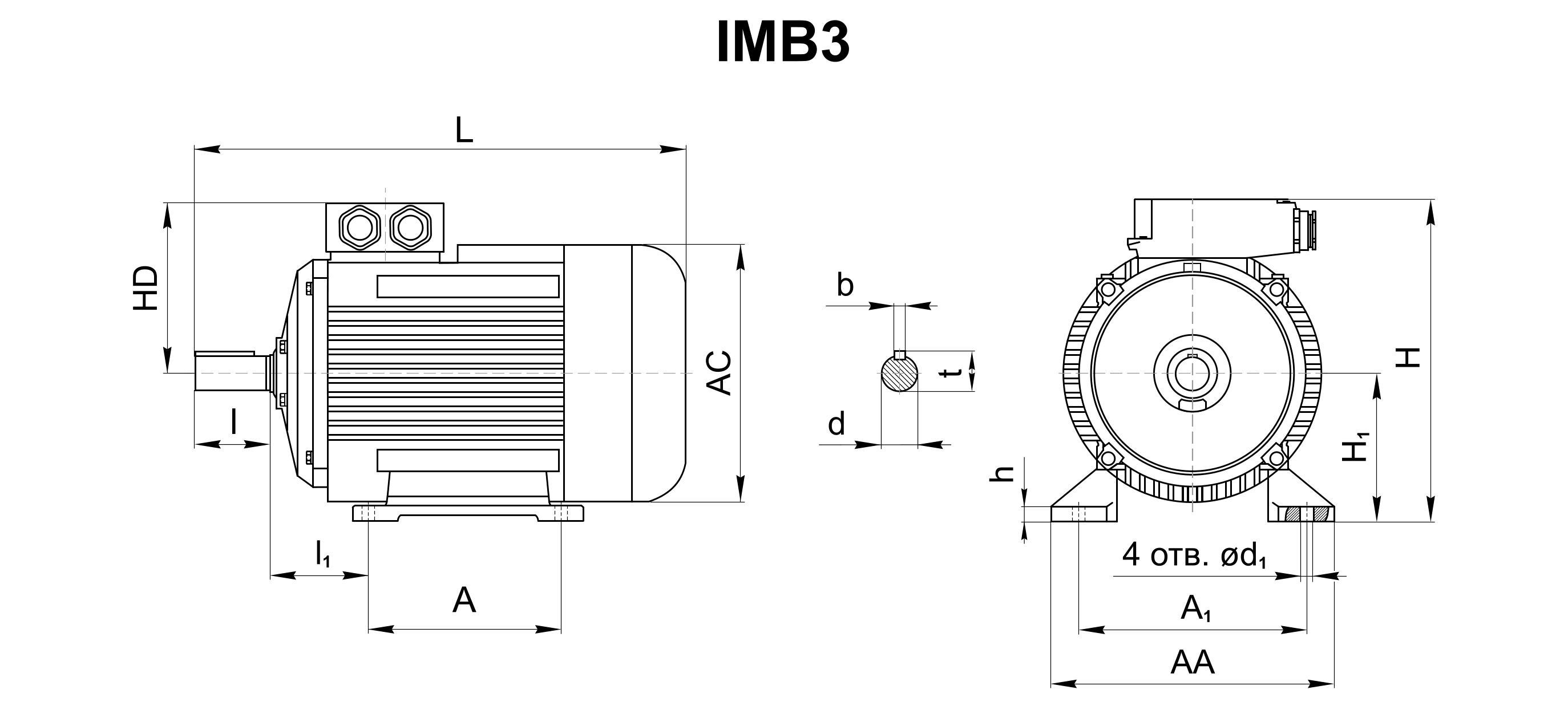

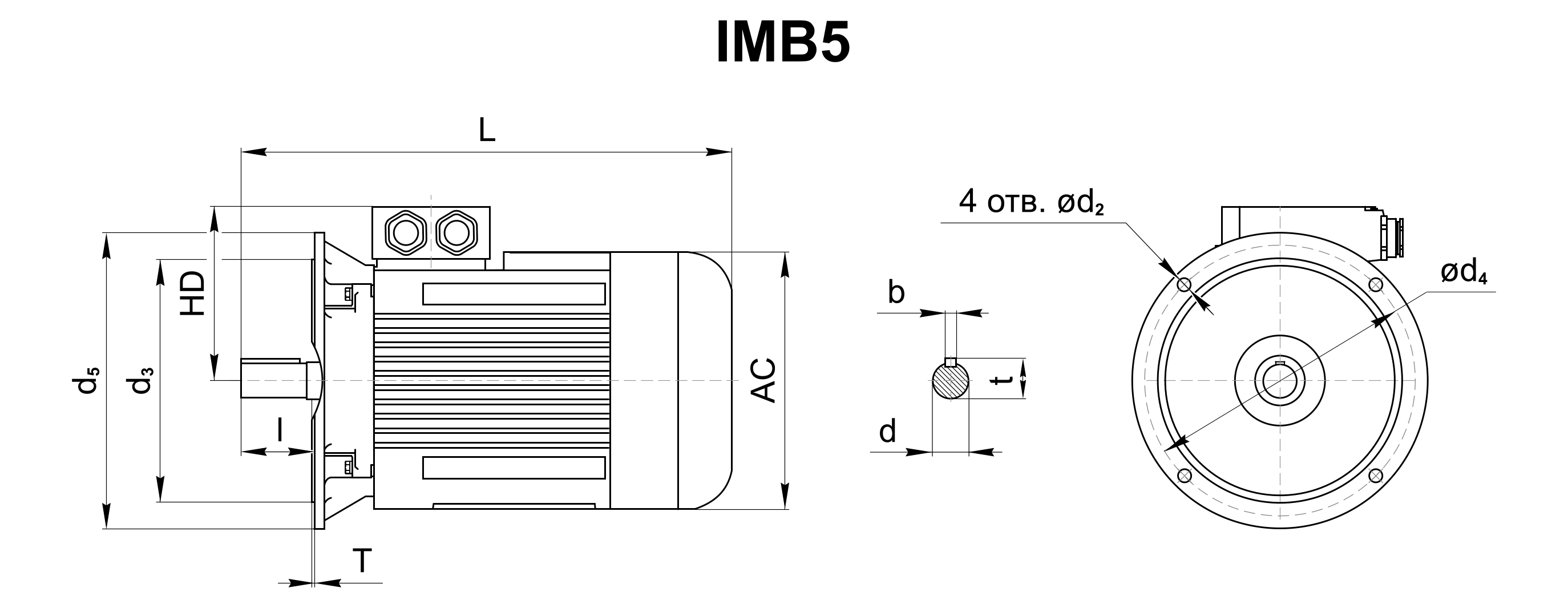

Габаритные размеры
| Тип, габарит | Монтажное исполнение | ||||||||||||||||||||||||
| IMB3 | IMB14 | IMB5 | Общие размеры | ||||||||||||||||||||||
| A1 | A | l1 | d | l | b | t | H1 | d1 | d4 | d3 | d5 | d2 | T | d4 | d3 | d5 | d2 | T | AA | AC | HD | H | L | h | |
| MS160L | 254 | 254 | 108 | 42 | 110 | 12 | 45 | 160 | 15 | 215 | 180 | 250 | M12 | 4.0 | 300 | 250 | 350 | 15 | 5.0 | 320 | 330 | 260 | 420 | 670 | 18 |
Структура обозначения двигателей по стандарту DIN (CENELEC)
MS802-4 0,75/1400 B5
«MS» Серия
«80» габарит/высота оси вращения/высота от плоскости установки до оси вала
«2» индекс мощности
«4» количество полюсов. 2, 4, 6, 8
«0,75/1400» Мощность/обороты выходного вала
«B5» монтажное исполнение (B3, B5, B14, B34, B35)
