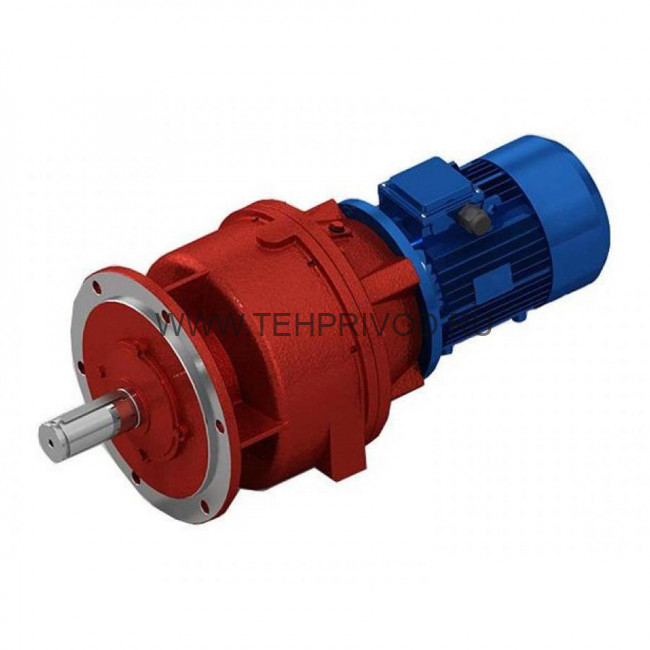

Мотор-редуктор МПО2М-18ВК-29,6-15/49-АИР160S4-У3
| Мощность, кВт | 15 |
| Частота вращения выходного вала, об/мин | 49 |
| Передаточное число | 29.6 |
| Крутящий момент, Н*м | 2750 |
| Мощность, кВт | 15 |
| Частота вращения выходного вала, об/мин | 49 |
| Передаточное число | 29.6 |
| Крутящий момент, Н*м | 2750 |
| Радиальная нагрузка, Н | 12000 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МПО2М-18
| Мотор-редуктор | Электродвигатель | ||||||
| Типоразмер | Передаточное число | Номинальная частота вращения выходного вала, об/мин | Масса мотор-редуктора, кг,не более. | Радиальная нагрузка, Н | Крутящий момент, Нм | Тип | Мощность, кВт |
| МПО2М-18 | 22,8 | 64 | 535 | 12000 | 2125 | АИР160S4 | 15 |
| 29,6 | 49 | 535 | 2750 | АИР160S4 | 15 | ||
| 500 | 2015 | АИР132М4 | 11 | ||||
| 45,5 | 32 | 500 | 3085 | АИР132М4 | 11 | ||
| 485 | 2105 | АИР132S4 | 7,5 | ||||
| 66,6 | 22 | 485 | 2995 | АИР132S4 | 7,5 | ||
| 460 | 2195 | АИР112M4 | 5,5 | ||||
| 81,6 | 18 | 460 | 2745 | АИР112M4 | 5,5 | ||
| 96 | 15 | 440 | 1795 | АИР100S4 | 3,0 | ||
| 208 | 6,7 | 425 | 1860 | АИР80В4 | 1,5 | ||
| 258 | 5,5 | 2265 | АИР80В4 | 1,5 | |||
| МПО2М-18Щ (горизонтальное исполнение на лапах) | |||||||||||||||||
| Типоразмер мотор-редуктора | L, не более | L1 | L2 | L3 | L4 | l | A | A1 | В | B1 | с | H | H1 | H2 | K1 | М | t |
| МПО-2М-18 | 1310 | 250 | 60 | 800 | 110 | 170 | 520 | 280 | 630 | 375 | 22 | 690 | 315 | 45 | 80 | 26 | 85 |
| МПО2М-18Ф (горизонтальное фланцевое исполнение) | |||||||||||||
| Типоразмер мотор-редуктора | L, не более | L1 | L3 | L4 | L5 | L6 | D1 | D2 | D3 | K1 | d4 | c | t |
| МПО-2М-18 | 1310 | 800 | 220 | 25 | 10 | 170 | 470 | 520 | 565 | 80 | 22 | 22 | 85 |
| МПО2М-18В и ВК (вертикальное фланцевое исполнение) | |||||||||||||||||
| Типоразмер мотор-редуктора | L, не более | L1 | L3 | L4 | L5 | L6 | D1 | D2 | D3 | K1 | K2 | K | d4 | h1 | h2 | c | t |
| МПО-2М-18 | 1310 | 800 | 220 | 25 | 10 | 170 | 470 | 520 | 565 | 80 | 70 | 78 | 22 | 10 | 8 | 22 | 85 |
Пример условного обозначения мотор-редуктора МПО МПО2М-15ВК-32,1-11/45-АИР132М4-У3
МПО* М - тип мотор-редуктора
2 – количество ступеней 15 -габарит редуктора
ВК – вертикальное фланцевое валом вниз с канавкой на выходном валу
32,1 - передаточное отношение
11 - мощность электродвигателя, кВт
45 - частота вращения выходного вала, об/мин
АИР132М4 - тип электродвигателя
У3 - климатическое исполнение и категория размещения
Конструктивное исполнение по способу монтажа.
ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого кольца, передающего осевые усилия; Ф-2П – горизонтальное, фланцевое с полумуфтой; Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем; В - вертикальное с опорным фланцем, выходным валом вниз.
