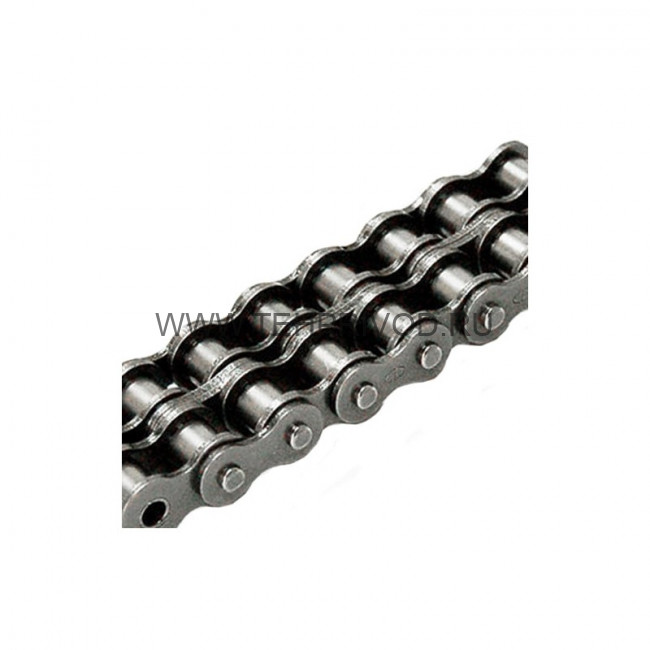

Цепь 2ПВ-9,525-17
| Диаметр втулки, в мм | 5,08 |
| Ширина между внутренними пластинами, мм | 4.77 |
| Диаметр валика, мм | 3,59 |
| Длина валика, мм | 26,7 |
| Диаметр втулки, в мм | 5,08 |
| Ширина между внутренними пластинами, мм | 4.77 |
| Диаметр валика, мм | 3,59 |
| Длина валика, мм | 26,7 |
| Высота внутренней пластины, в мм | 8,8 |
| Разрушающая нагрузка, кН/кгс | 17,0/1700 |
| Вес одного метра цепи (расчетная), кг/м | 0,8 |
| Шаг, мм | 9,525 |
| Поперечный шаг, мм | 10,1 |
| Обозначение цепи по ГОСТ 13568-97 | Шаг, мм | Диаметр втулки, в мм | Ширина между внутренними пластинами, мм | Диаметр валика, мм | Длина валика, мм | Высота внутренней пластины, в мм | Поперечный шаг , мм | Разрушающая нагрузка, кН/кгс | Вес одного метра цепи (расчетная), кг/м |
| t | d1 | b1 min | d2 | b7 max | h max | A | Q min | q | |
| Цепь 2ПВ-9,525-17 | 9,525 | 5,08 | 4,77 | 3,59 | 26,7 | 8,8 | 10,1 | 17,0/1700 | 0,8 |
