Электродвигатель 1LE1002-0BА3 Артикул TH148076

Мощность0.25
Габарит63
Обороты2900
Напряжение питания220/380
Артикул: TH148076
В наличии
Мощность0.25
Габарит63
Обороты2900
Напряжение питания220/380
Монтажная позицияB34
Тип двигателя Мощность, KW Напряжение, V Сила тока, A Обороты, об/мин Eff, % Power Factor Tstart/Tn Ist/In (A)
1LE1002-0BА3 0,25 220/380 1.17/1.68 2800 72 0.78 2,4 6



Монтажное исполнение

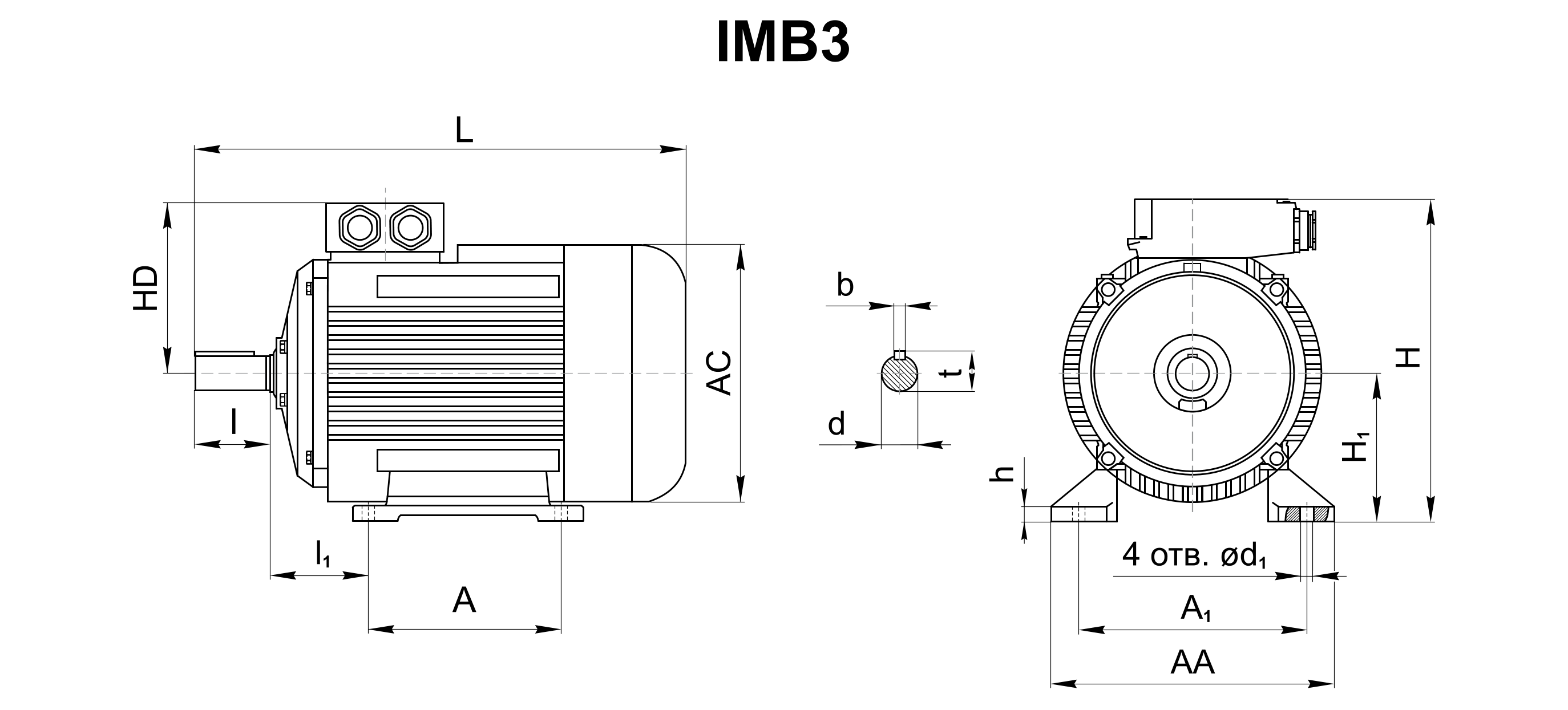

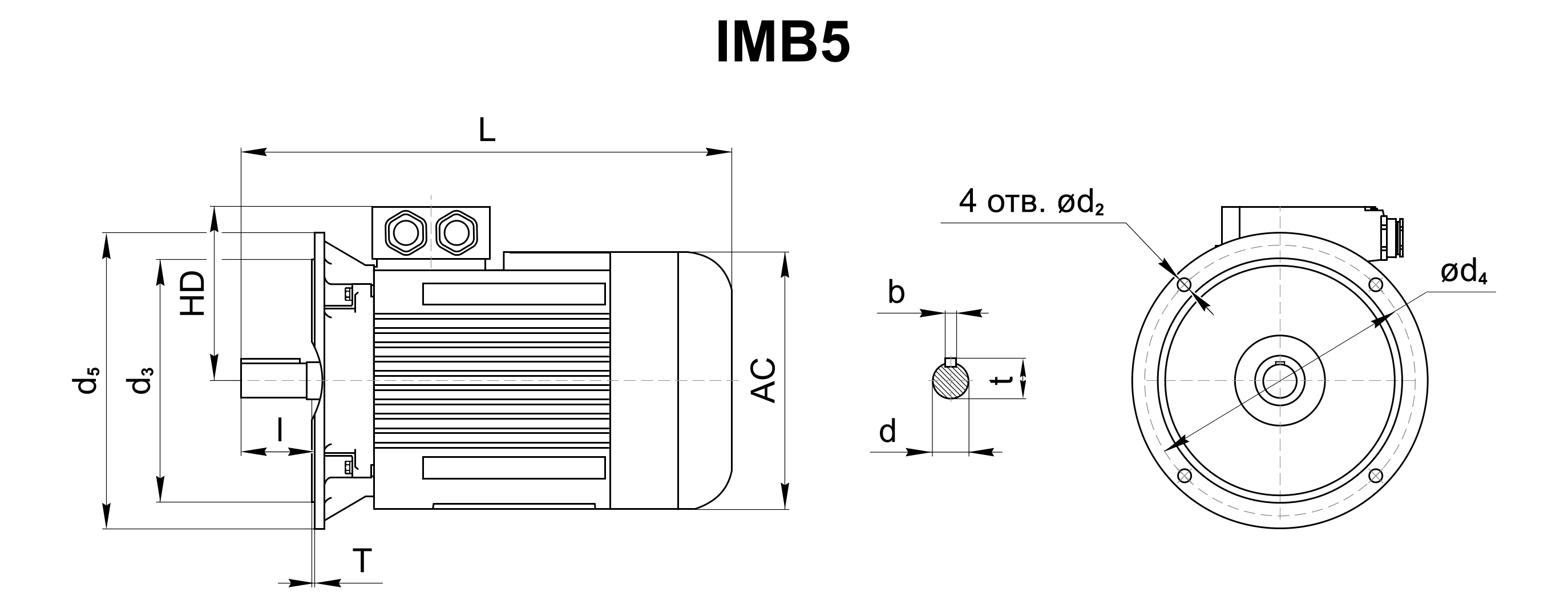

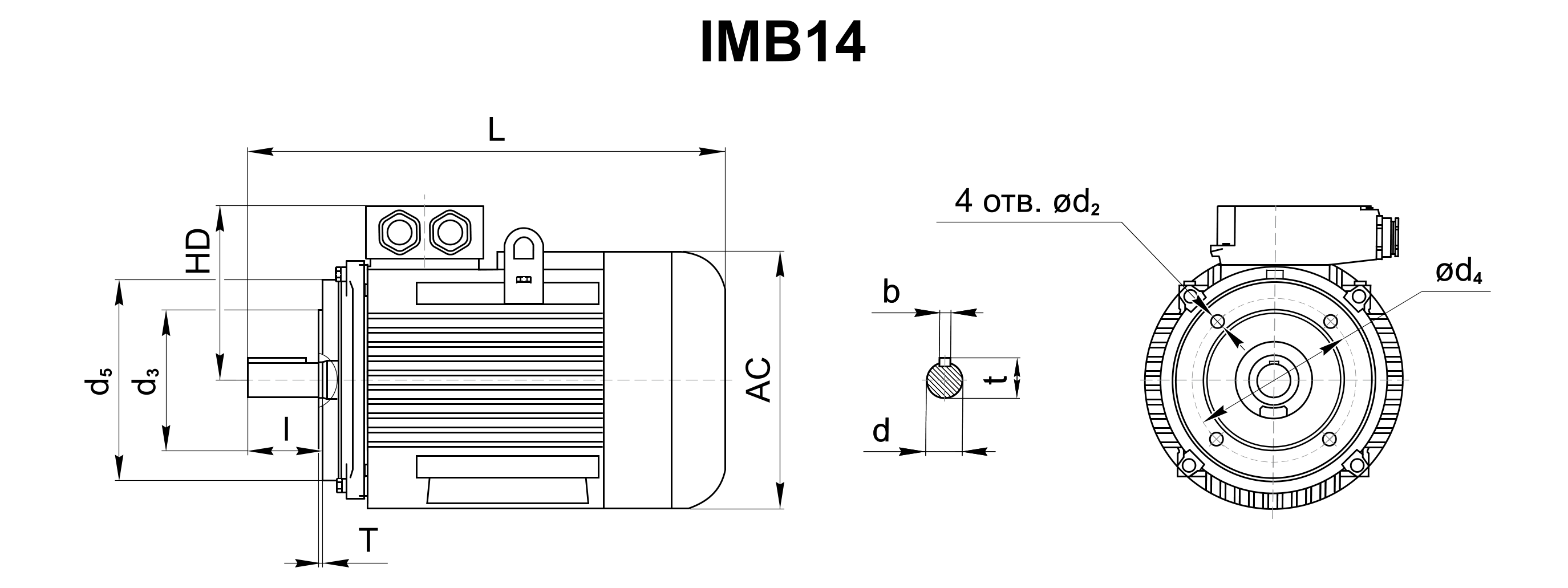

IMB3 IMB14 IMB5 Общие размеры
A1 A l1 d l b t H1 d1 d4 d3 d5 d2 T d4 d3 d5 d2 T AA AC HD H L h
100 80 40 11 23 4 12,5 63 7 75 60 90 M5 2,5 115 95 140 10 3.0 130 130 102 165 230 7

Структура обозначения двигателя Siemens

1LE1002-1AD43-4FA4-Z

1LE1002-1AD43-4FA4-Z

1LE1 Самостоятельно вентилируемые

1LE1002-1AD43-4FA4-Z

002 Двигатели с высоким КПД. Высокая эффективность Eff2.

(001 Двигатели с повышенной эффективностью Eff1)

1LE1002-1AD43-4FA4-Z

1A = 100-й габарит

(0В=63, 0С=71, 0D=80, 0E=90 1A=100, 1B=112, 1C=132, 1D=160)

1LE1002-1AD43-4FA4-Z

D - 8-ми полюсные (A - 2, B - 4, C – 6, D – 8-ми полюсные соответственно)

1LE1002-1AD43-4FA4-Z

4 – индекс мощности (длина активной части ротора)

0, 1 S, короткая

2, 3 M, средняя

4, 5, 6, 7 L, длинная

1LE1002-1AD43-4FA4-Z

3-4 Напряжение питания/ схема подключения

2-1 = 220V Δ / 380V Y

2-2 = 230V Δ / 400V Y

3-3 = 380V Δ / 660V Y

3-4 = 400V Δ / 690V Y

1LE1002-1AD43-4FA4-Z

F фланец IM B5

A – на лапах IMB3

F – фланец IMB5

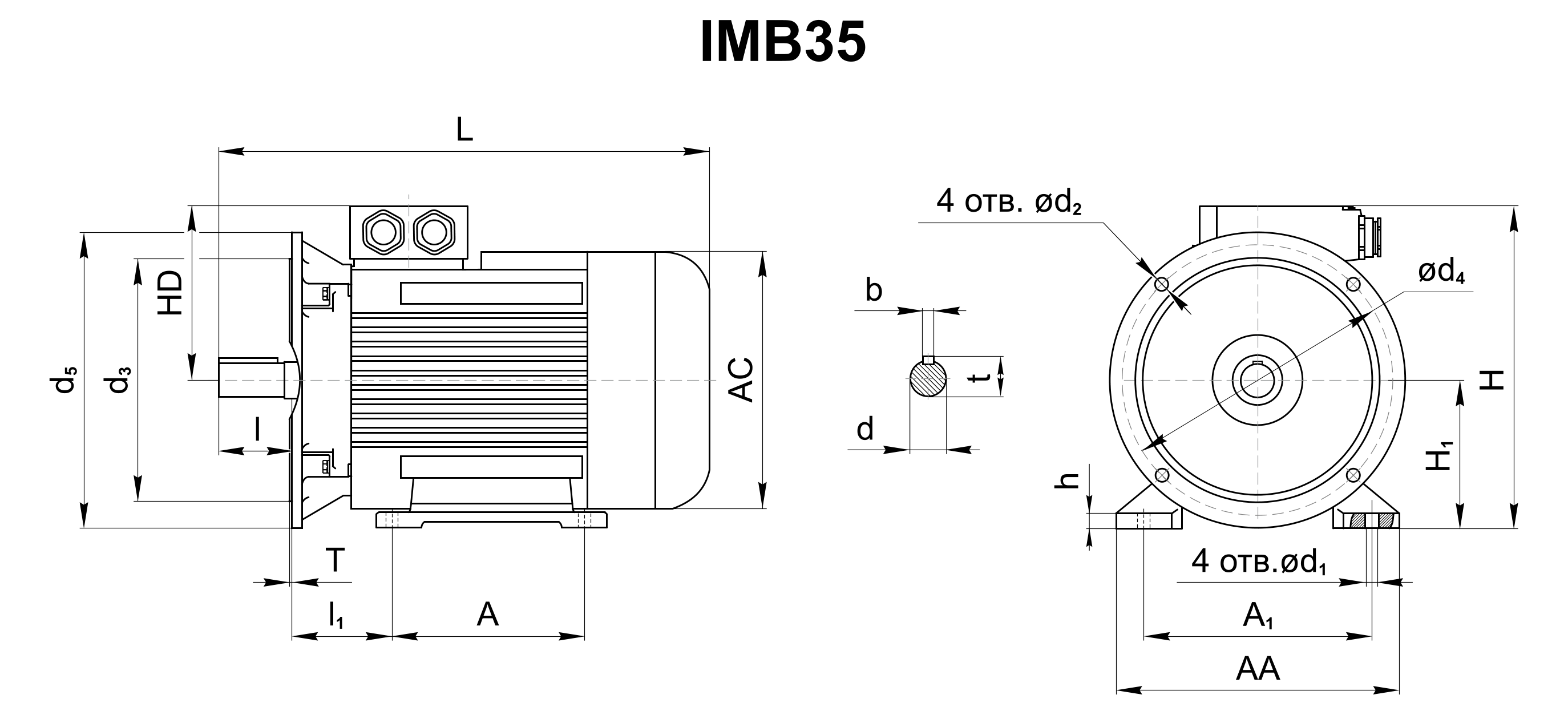

J – комбинированный IMB35

K – фланец IMB14

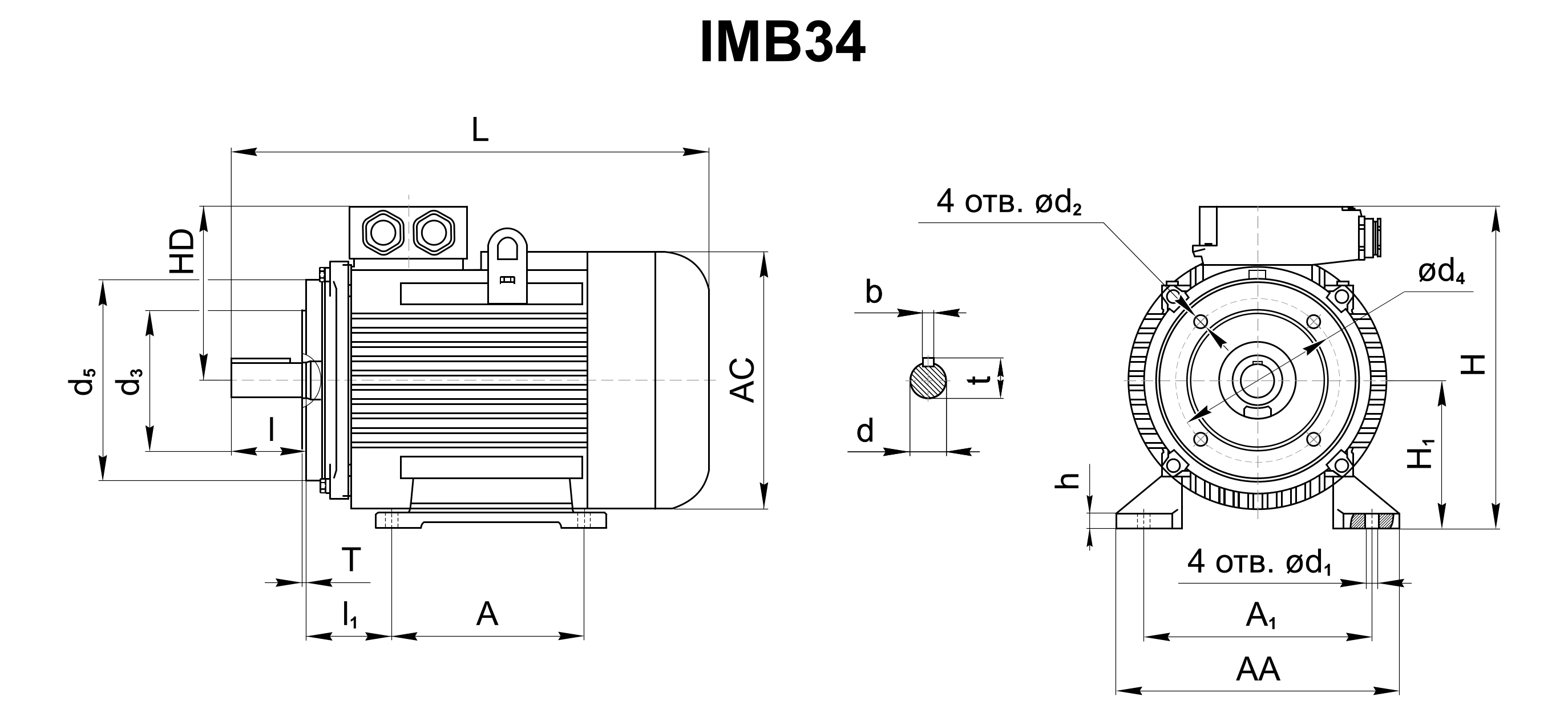

N – комбинированный IMB34

1LE1002-1AD43-4FA4-Z

A – без защиты

B3 термистора РТС

C6 термисторов РТС

1LE1002-1AD43-4FA4-Z

Расположение клеммной коробки. Со стороны выходного вала

4 – коробка сверху

5 - коробка слева

6 - коробка справа

7 - коробка снизу

1LE1002-1AD43-4FA4-Z

Z – коды опций. Возможно текстовое описание.
